Ânodo comum da exposição de diodo emissor de luz do segmento da polaridade 3digit 7 de CC/CA dimensão exterior de 37,6 x de 19mm |
Detalhes do produto:
|
Dimensão do pacote: | 30.02x12.8 x 7 milímetros | Altura de caráter: | 10.00mm (0,39") |
---|---|---|---|
Polaridade: | ânodo comum | Cor: | Ultra branco |
Realçar: | Exposição numérica de 7 segmentos,exposição de segmento da baixa potência 7 |
Triplicar-se - o grande segmento 7 do dígito 10mm conduziu a exposição de segmento da cara preta sete
Descrição do produto:
Dimensão exterior: 30.02x12.8 x 7 milímetros
Altura de caráter: 10mm (0.39-inch)
Polaridade: CC/CA
O branco segmenta a cara preta
Emitindo-se cores: disponível no verde vermelho, amarelo, no verde puro, no branco puro, no azul, no âmbar e na laranja
Avaliações máximas absolutas (Ta=25℃)
Parâmetro | Símbolo | Avaliações | Unidade |
Corrente dianteira (por dados) | Ipm | 20 | miliampère |
Tensão reversa (por dados) | Vr | 5 | V |
Dissipação de poder (por dados) | Pm | 80 | mW |
Variação da temperatura de funcionamento | Topr | -40~+85 | ℃ |
Variação da temperatura do armazenamento | Tstg | -40~+85 | ℃ |
Temperatura da solda (segundo 3) | Th | 260 | ℃ |
Código: Branco brilhante de W-Ultra | ||||||
Parâmetro | Símbolo | Circunstância | Minuto | Tipo | Máximo | Unidade |
Tensão dianteira (por dados) | Vf | If=20mA | 2,8 | 3,5 | V | |
Tensão reversa (por dados) | Vr | Ir=40uA | 5 | V | ||
Intensty luminoso (por dados) | Iv | If=20mA | 100 | 120 | mcd | |
Coordenadas de cromaticidade | X | If=20mA | 0,29 | 0,33 | nanômetro | |
Coordenadas de cromaticidade | Y | If=20mA | 0,29 | 0,33 | nanômetro | |
Ciclo 1/10, pulso de dever dianteiro máximo da corrente (por dados) 0.1ms | Ifp | 100 | miliampère | |||
Variação da temperatura de funcionamento | Torp | -35℃~+85℃ | ||||
Variação da temperatura do armazenamento | Tstg | -35℃~+85℃ | ||||
Plano abaixo do assento de SolderTemperature 1.5mm por 3 segundos em 260℃ | ||||||
Avaliação máxima absoluta em Ta=25℃ |
Característica:
Intensidade luminosa alta
Consumo da baixa potência
Extremamente - baixo corrente
Desempenho estável
ângulo de visão grande
Segmentos uniformes contínuos
Tempo longo
IC compatível
Conjunto fácil
Reunião RoHS complacente
Applicatiom:
Amplamente utilizado para controladores do condicionador de ar, controladores de temperatura e indicadores digitais, aparelhos eletrodomésticos, painéis de instrumento e assim por diante.

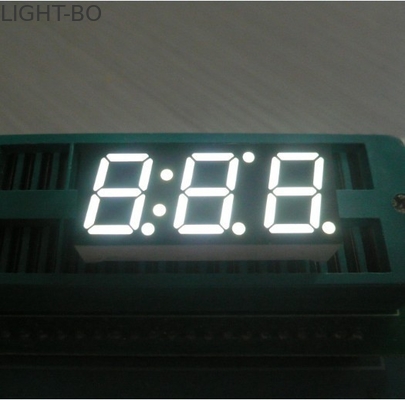

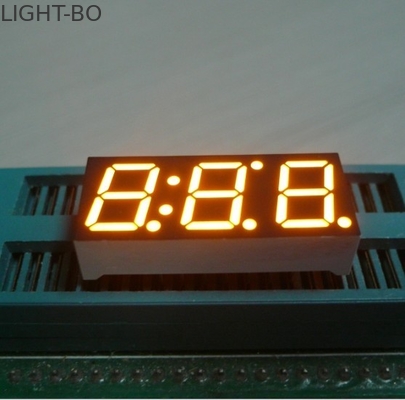

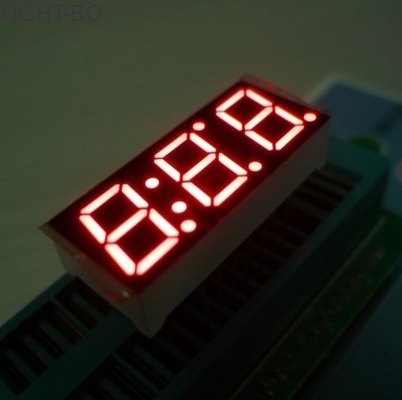

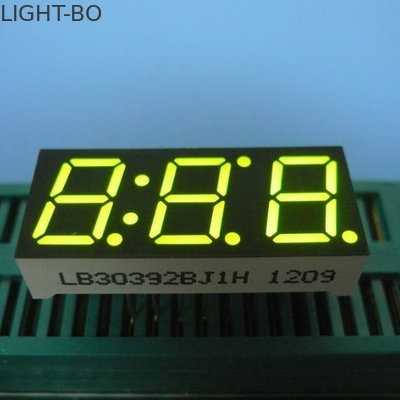

Foto do produto:
Esquema das dimensões e do circuito:
