Display LED de 7 segmentos de 4 dígitos Ânodo Comum para Painel de Instrumentos

Display LED de anodo comum de 7 segmentos de 4 dígitos para painéis de instrumentos

Visão geral do produto

Este ecrã LED de 4 dígitos com anodo comum de 7 segmentos da Light-Bo é uma solução de nível industrial otimizada para painéis de instrumentos, indicadores digitais e sistemas de controle de eletrodomésticos.Com um desenho de segmento amarelo em superfície preta de alto contrasteCom uma intensidade luminosa de 100-120 mcd e uma relação X/Y equilibrada (0,29-0,31), fornece leituras numéricas nítidas e uniformes de temperatura, umidade, velocidade e códigos de falha do equipamento.
Com uma capacidade de produção de 30.000 peças/dia, entrega de 10-15 dias e MOQ de 1000 peças, ele atende às necessidades de fabricação de alto volume dos fornecedores de instrumentos e aparelhos.O ecrã suporta opções de emissão multicolor, oferece rápida dissipação de calor e baixo consumo de energia, e é compatível com RoHS-ideal para operação estável 24/7 em equipamentos industriais e eletrônicos domésticos.

Especificações técnicas essenciais

Características principais (optimizadas para o painel de instrumentos)
1. Visão de alto contraste para leitura de parâmetros de precisão
Segmentos amarelos + Contraste da superfície preta:Elimina o brilho da luz ambiente (lâmpadas de fábrica, iluminação doméstica) e garante que os valores de 4 dígitos (por exemplo, "0250" rpm, "25.50" °C, código de erro "E123) sejam nítidos e fáceis de ler a 1-3 metros.
100-120 mcd Alta intensidade luminosa:Oferece uma iluminação brilhante e agradável aos olhos, sem consumo de energia excessivo, perfeito para visualização de perto dos dados do painel de instrumentos.
Segmentos uniformes contínuos:A variação de luminosidade de ≤ 5% em todos os segmentos evita distorções numéricas, fundamentais para distinguir valores de precisão como "25,0°C" versus "250°C" nos indicadores de temperatura industrial.
2Durabilidade industrial e estabilidade térmica
Dissipação rápida do calor:Projetado com materiais epoxi resistentes ao calor e design de circuito otimizado,impede o sobreaquecimento durante uma operação prolongada 24 horas por dia, 7 dias por semana - ideal para instrumentos industriais de alta potência e aparelhos domésticos com espaços apertados.
Baixo consumo de energia e corrente extremamente baixa:A corrente de 10-15 mA para a frente minimiza o uso de energia para instrumentos portáteis movidos a bateria e reduz o consumo de energia em espera para dispositivos movidos a CA, reduzindo os custos operacionais.
Desempenho estável em ambientes variáveis:Resiste a flutuações de temperatura (-10°C a 60°C) e a pequenas vibrações resultantes do funcionamento da máquina, garantindo a ausência de piscaturas ou falhas de segmentos em oficinas industriais ou ambientes residenciais.
3. Facilidade de integração e alta eficiência
Compatibilidade comum do IC de ânodo:Funciona perfeitamente com os principais circuitos integrados de driver (por exemplo, MAX7219, HT1621, TM1637) e microcontroladores (Arduino, ESP32, PLCs) amplamente utilizados em painéis de instrumentos.Simplifica o projeto de circuitos para exibição de dados em tempo real, alertas de limiar e calibração de parâmetros.
Alta capacidade de produção e entrega pontual:30, 000 pcs/dia de produção e 10-15 dias de entrega atendem aos cronogramas apertados do projeto para a fabricação de instrumentos e aparelhos domésticos em larga escala,enquanto os termos comerciais EXW oferecem opções de logística flexíveis para clientes globais.
Montagem fácil:O projeto padronizado de pinout através de buracos / SMT suporta linhas de produção automatizadas, reduzindo o tempo de montagem e os custos de mão-de-obra para os fabricantes.
4Versatilidade multicolor para diferenciação funcional
As cores de emissão opcionais permitem uma utilização direcionada em diversos cenários de aplicação:
Vermelho:Alta visibilidade para alarmes de excesso de limite
Verde puro:Indicações de estado normal/óptimo
Amber:Tons quentes para temporizadores de aparelhos domésticos
Azul:Estética moderna para painéis de dispositivos domésticos inteligentes premium

Aplicações
Este ecrã é especialmente concebido para painéis de instrumentos e sistemas de leitura digital multi-cenário:
Instrumentos industriais: indicadores de temperatura/umidade, equipamento de controlo de processos, monitores de velocidade do motor, dispositivos de ensaio e medição.
Eletrônicos domésticos: Set-top box canais/displays de volume, painéis de controle de aparelhos inteligentes, temporizadores digitais, controladores climáticos.
Indicadores digitais gerais: monitores de nível de bateria, sensores ambientais portáteis, leituras de dados de equipamentos de fitness.

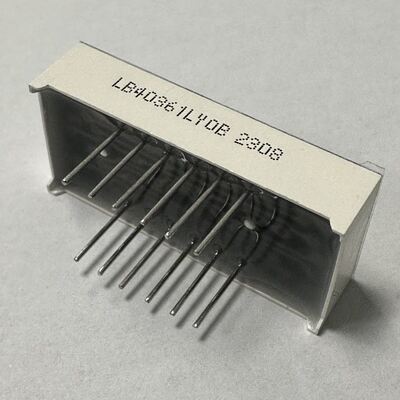

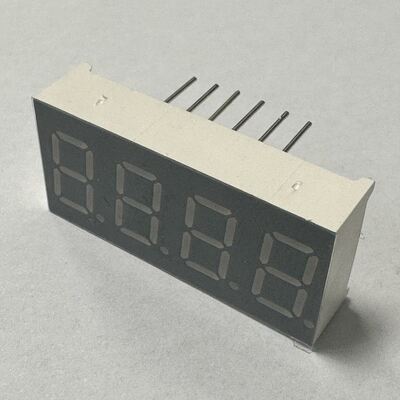

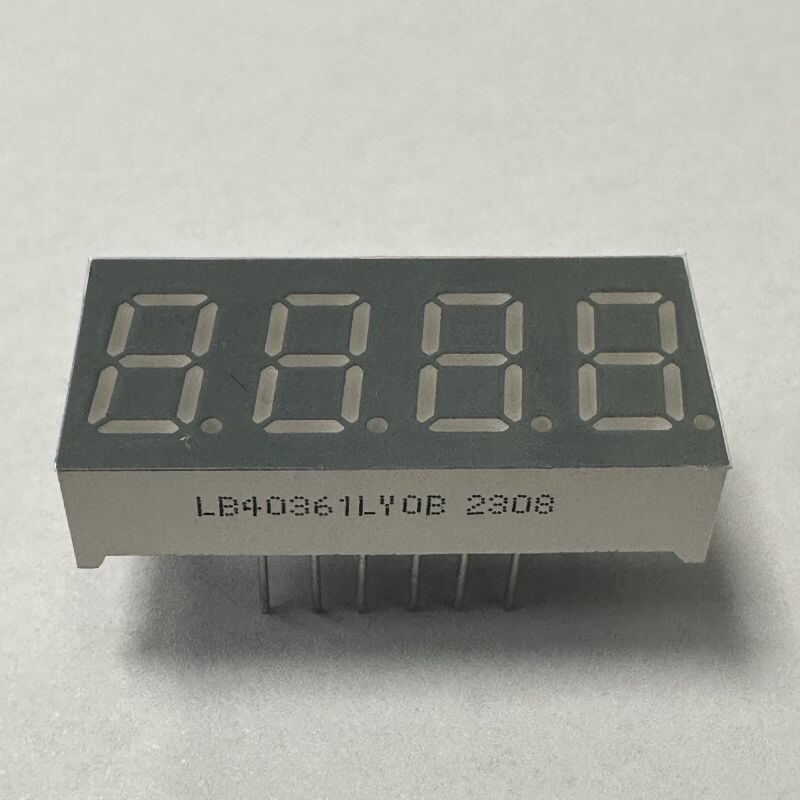

Imagem do produto

Capacidades máximas absolutas ((Ta=25oC)

Código: Amarelo Verde-J

Código:Ambrósio/amarelo -Y

Código:Laranja -F

Código: Super Vermelho Brilhante -R

Código: Ultra Vermelho -UR

Código: Verde puro -G

Código: Ultra Bright Blue - BH

Código: Ultra Branco -WH

    Shenzhen Guangzhibao Technology Co., Ltd. (Marca: Light-Bo)estabelecida em 2006, Uma empresa que integra P & D, fabricação e vendas de optoelectronics LED Displays. ISO 9001 2015 Quality Management Systems certificada empresa.Com mais de 15 anos de experiência em OEM e ODM .
    Luz BoA empresa está empenhada em fornecer soluções personalizadas de alta qualidade e baixo custo para ajudar os clientes a reduzir custos e melhorar a competitividade.

Display LED de 7 segmentos, Display LED personalizado, Display LED numérico, Display LED de matriz de pontos,Utilizados em grande escala para aparelhos domésticos, indicadores de temperatura, indicadores de umidade, controlador de frigorífico, indicador de termostato, controlo de aquecimento e arrefecimento, etc.
