Visor LED de 3 dígitos de 7 segmentos de 0,36 polegadas (9,2 mm) Vermelho Super Brilhante para Indicadores de Temperatura/Umidade

Display LED de 7 segmentos de 3 dígitos de 0,36 polegadas (9,2 mm) Vermelho Super Brilhante para Indicadores de Temperatura/Umidade

Visão Geral do Produto
Apresentando o Display LED de 7 segmentos de 3 dígitos de 0,36 polegadas Vermelho Super Brilhante—uma solução numérica de precisão projetada para indicadores de temperatura/umidade, eletrodomésticos e equipamentos de áudio. Projetado para priorizar a visibilidade, a eficiência energética e a integração perfeita, este display se destaca na entrega de leituras claras e confiáveis para métricas ambientais diárias: temperatura ambiente (por exemplo, “23°C”), umidade interna (por exemplo, “55% UR”) ou valores de processo (por exemplo, “180” para temporizador).
A altura de caractere de 9,2 mm garante legibilidade de 0,5 a 1,5 metros (distância típica para indicadores de bancada ou painéis de aparelhos), enquanto o formato fino de 22,5×14×7,2 mm se encaixa em designs com espaço limitado—de mini sensores de umidade a painéis frontais de amplificadores de áudio. A superfície preta de epóxi amarelo aumenta o contraste com a luz vermelha super brilhante, cortando a luz ambiente brilhante (por exemplo, luz solar, luzes de cozinha) sem forçar a vista.
Com polaridade de ânodo comum, baixo consumo de energia e conformidade com RoHS/REACH, este display equilibra durabilidade, respeito ao meio ambiente e desempenho—ideal para operação 24 horas por dia, 7 dias por semana em rastreadores de temperatura/umidade e eletrônicos de uso diário.

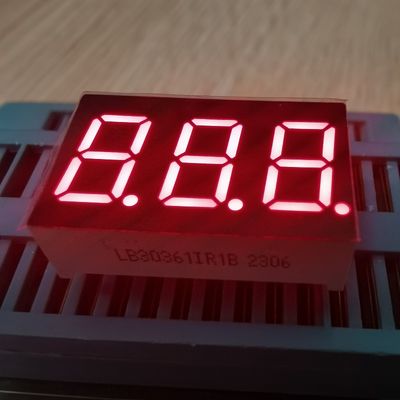

Imagem Principal

Principais Características (Otimizado para Indicador de Temperatura/Umidade)
1. Visibilidade Superior para Leituras Ambientais
Iluminação Vermelha Super Brilhante: A luz vermelha (alta intensidade luminosa) se destaca em ambientes claros (por exemplo, salas ensolaradas, oficinas movimentadas) — essencial para verificações rápidas e precisas de temperatura/umidade (por exemplo, verificar ondas de calor de “30°C” ou alta umidade de “70% UR”).
Superfície Preta de Epóxi Amarelo: A base de epóxi amarelo sob a superfície preta suaviza a luz vermelha intensa (reduzindo a fadiga ocular) enquanto aumenta o contraste entre os segmentos e o fundo—garante que os dígitos (0-9) e os pontos decimais (por exemplo, “24,5°C”) permaneçam nítidos, sem brilho ou lavagem.
Iluminação Uniforme dos Segmentos: A intensidade luminosa é distribuída uniformemente em todos os segmentos (sem “pontos quentes” ou bordas escuras) — garante legibilidade consistente de valores finos (por exemplo, “51% UR” vs. “52% UR”) que importam para o conforto ou controle do processo.
2. Design Compacto e de Grau Industrial
Dimensões Finas de 22,5×14×7,2 mm: Otimizado para dispositivos com espaço limitado—cabe em monitores portáteis de temperatura/umidade, termostatos inteligentes finos ou painéis frontais de equipamentos de áudio sem exigir redesenhos.
Tamanho Padrão Industrial: Segue as pegadas globais de display de 3 dígitos de 0,36 polegadas—permite a substituição direta de displays desatualizados (por exemplo, atualizar indicadores verdes antigos para vermelho em painéis de umidade existentes) sem modificar PCBs, economizando tempo e custo.
Polaridade de Ânodo Comum: Funciona com ICs de driver padrão (por exemplo, MAX7219, TM1638, HT1621) amplamente utilizados em indicadores de temperatura/umidade—simplifica o projeto do circuito, sem necessidade de adaptadores de polaridade personalizados.
3. Eficiência Energética e Durável
Baixo Consumo de Energia (Corrente Extremamente Baixa): Minimiza o consumo de energia (típico 5-10mA/LED), estendendo a vida útil da bateria para indicadores portáteis (por exemplo, medidores de umidade portáteis) e reduzindo o uso de eletricidade para dispositivos conectados (por exemplo, termostatos montados na parede).
Longa Vida Útil (mais de 50.000 horas): Chips LED vermelhos de alta qualidade suportam o uso contínuo, correspondendo à vida útil de 8 a 10 anos da maioria dos eletrodomésticos e indicadores—reduzindo o tempo de inatividade de manutenção (crítico para indicadores de processo 24 horas por dia, 7 dias por semana).
Desempenho Estável: Resiste a flutuações de temperatura (-10°C a 50°C, típico para uso interno/externo) e pequenas vibrações (por exemplo, graves de equipamentos de áudio, movimento da ventoinha do aparelho)—mantém o brilho, sem cintilação durante as atualizações de valor.
4. Versatilidade e Conformidade
Conformidade com RoHS/REACH: Livre de chumbo, mercúrio e substâncias nocivas—atende aos rigorosos padrões ambientais globais, seguro para uso doméstico e exportação para mercados como a UE, América do Norte e Ásia.
Opções Multicores: Além do vermelho super brilhante, disponível em azul (estética moderna), verde (sinais de status normal), branco (leituras neutras), âmbar, laranja e amarelo—flexível para necessidades funcionais (por exemplo, vermelho para alertas de “alta temperatura”, verde para umidade “normal”).

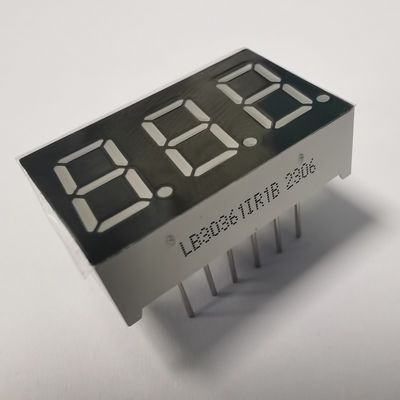

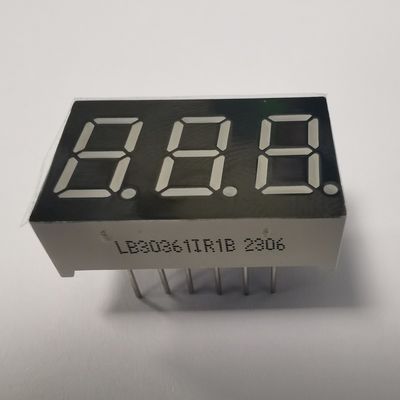

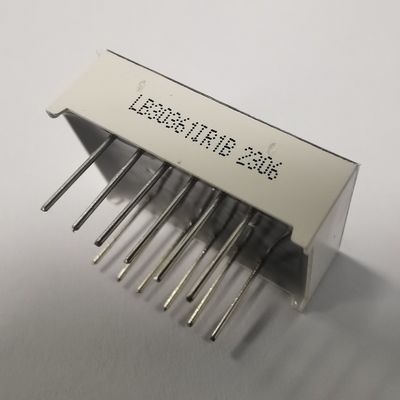

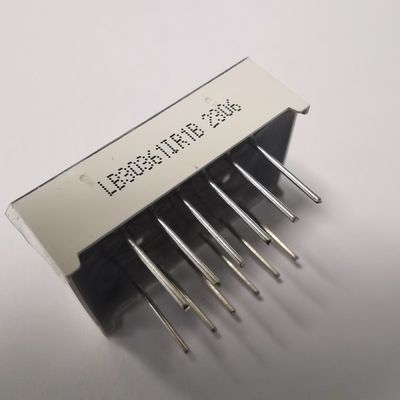

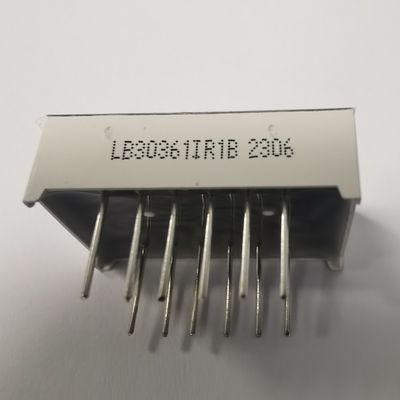

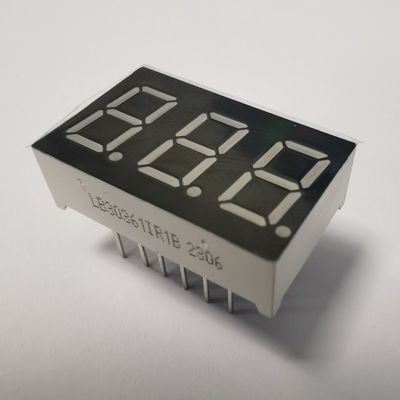

Imagem de Detalhe

Especificações Técnicas

Categoria	Parâmetro	Especificação (Otimizado para Temperatura/Umidade)
Design Básico	Tipo de Display	Display LED de 7 segmentos de 3 dígitos (suporta pontos decimais para métricas de precisão)
	Polaridade	Ânodo Comum
	Altura do Caractere	0,36 polegadas (9,2 mm)
	Dimensões Externas (C×L×A)	22,5 × 14 × 7,2 mm
	Acabamento do Segmento/Superfície	Epóxi Amarelo com Superfície Preta
Desempenho Óptico	Cor de Emissão	Primário: Vermelho Super Brilhante; Opcional: Azul/verde/branco/âmbar/laranja/amarelo
Parâmetros Elétricos	Tensão Direta (VF)	Otimizado para alta intensidade luminosa (típico 1,8-2,2V por LED para vermelho)
	Corrente Direta Recomendada	5-10mA por LED
	Consumo de Energia	Baixo (eficiente em termos de energia para uso contínuo)
Qualidade e Conformidade	Vantagens Principais	Distribuição uniforme da luz, confiabilidade em ambientes claros, desempenho estável
	Conformidade	Conformidade com RoHS, Conformidade com REACH





Aplicações
Este display é adaptado para indicadores ambientais e eletrônicos de uso diário, incluindo:
Indicadores de Temperatura/Umidade: Monitores de parede (por exemplo, “22°C”/“50% UR”), sensores portáteis (por exemplo, “18°C”/“65% UR”) ou controladores de estufa (por exemplo, “28°C”/“70% UR”).
Eletrodomésticos: Micro-ondas (tempo de cozimento “02:30”), geladeiras (temperatura “5°C”), ou purificadores de ar (vida útil do filtro “90 dias”).
Painéis de Áudio/Instrumentos: Amplificadores (níveis de volume), receptores AV (números de canal) ou painéis de processo industrial (temporizador “120s”).
Displays Numéricos: Carregadores de bateria (carga “85%”), rastreadores de fitness (calorias “250”), ou hubs domésticos inteligentes (temperatura ambiente “21°C”).

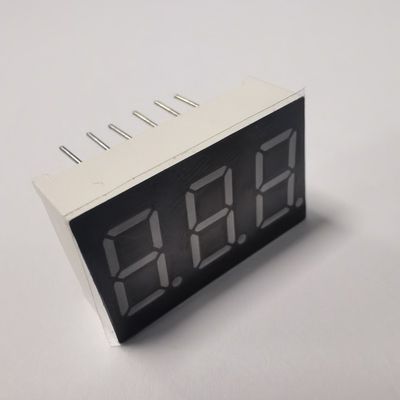

Imagem da Aplicação



Por que escolher este display para indicadores de temperatura/umidade?
Clareza da Leitura Ambiental: Luz vermelha + superfície de epóxi amarelo garante visibilidade em espaços claros/escuros—sem leitura incorreta de valores de temperatura/umidade que afetam o conforto.
Ajuste de Economia de Espaço: Dimensões finas funcionam para indicadores portáteis ou montados na parede, sem necessidade de ampliar os gabinetes dos dispositivos.
Eficiência de Energia e Custo: O uso de baixa corrente reduz a frequência de substituição da bateria; longa vida útil reduz os custos de manutenção.
Atualizações Fáceis: O tamanho padrão industrial permite a substituição direta de displays antigos, estendendo a vida útil dos indicadores existentes.
Conformidade Global: A certificação RoHS/REACH simplifica a exportação para mercados internacionais, alinhando-se aos padrões de segurança do consumidor.



Informações de Pedido e Logística
Quantidade Mínima de Pedido (MOQ): 300 peças para modelos vermelhos super brilhantes padrão; 500 peças para cores/configurações personalizadas.
Embalagem: EPE antiestático + caixa de papelão (cada display é embalado individualmente para proteger a superfície e os pinos de epóxi amarelo).
Tempo de Entrega: 5 a 7 dias para modelos padrão; 10 a 12 dias para cores personalizadas.
Transporte: Expresso (FedEx/DHL para amostras urgentes), Aéreo (médio volume), Oceânico (remessas de produção em massa).



Classificações Máximas Absolutas (Ta=25ºC)

Parâmetro	Símbolo	Classificações	Unidade
Corrente Direta (por matriz)	Ipm	20	mA
Tensão Reversa (por matriz)	Vr	5	V
Dissipação de Potência (por matriz)	Pm	80	mW
Faixa de Temperatura de Operação	Topr	-40~+85	ºC
Faixa de Temperatura de Armazenamento	Tstg	-40~+85	ºC
Temperatura de Solda (3 seg)	Th	260	ºC

Código: R-Branco ultra brilhante

Parâmetro	Símbolo	Condição	Min	Typ	Max	Unidade
Tensão Direta (Por matriz)	Vf	If=20mA	2.8		3.2	V
Tensão Reversa (Por matriz)	Vr	Ir=10uA	5			V
Intensidade Luminosa (Por matriz)	Iv	If=20mA	100		140	mcd
Espectro Com Largura de Meio Valor	λ	If=20mA		20		nm
Temperatura de Cor		If=20mA	6000		6500	K
Vida útil do LED 100.000 horas Classificação Máxima Absoluta em Ta=25ºC
