Unidade de Exibição de Relógio LED Ultra Vermelho de 4 Dígitos de Alta Visibilidade

Visor LED de 7 segmentos de 4 dígitos vermelho ultra brilhante - 0,8 polegadas (20 mm), cátodo comum, perfil fino de 8,5 mm

Área da imagem principal do produto

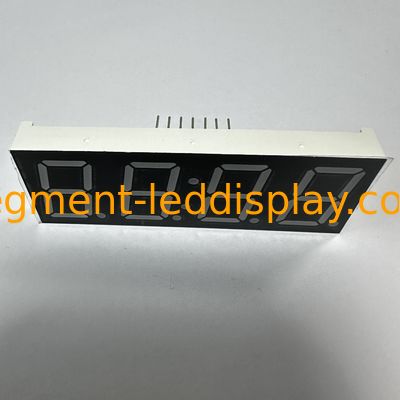

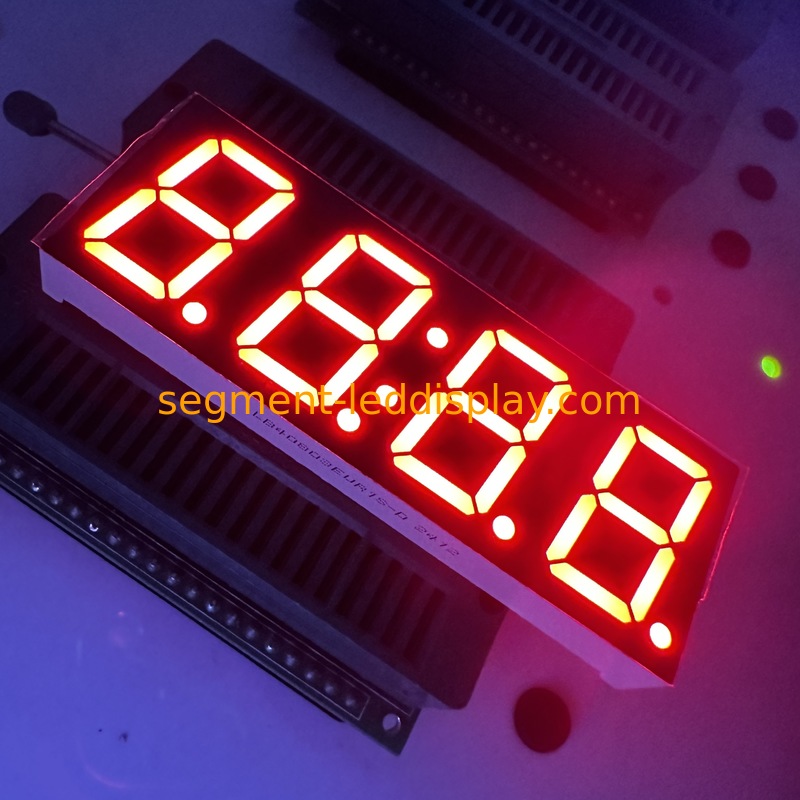

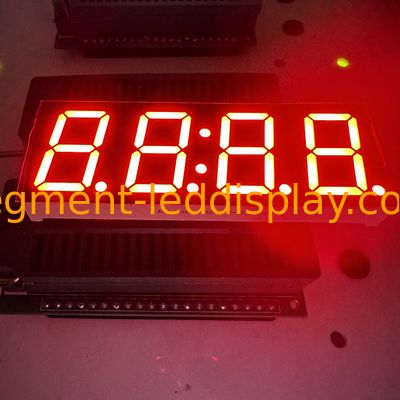

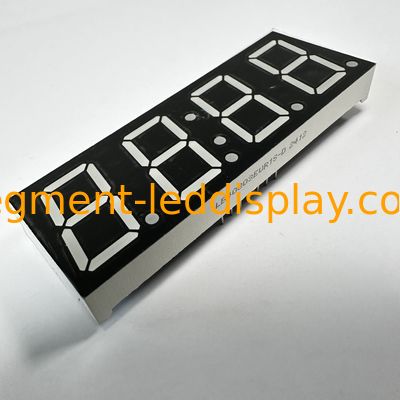

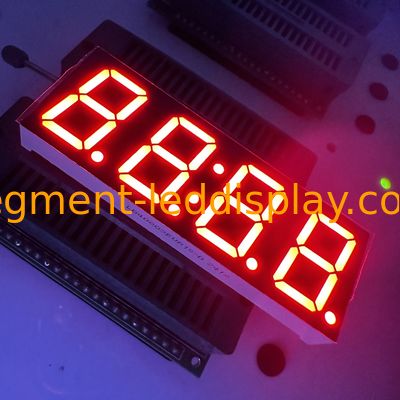

Foto frontal luminosa: Exibição clara de dígitos vermelhos ultra brilhantes (por exemplo, "12:34" para cenários de relógio) com segmentos brancos e superfície preta, enfatizando alto contraste e brilho.
Diagrama rotulado de dimensões: Dimensões externas marcadas de 71,6 × 25,8 × 8,5 mm e altura do caractere de 20 mm (0,8 polegadas), visualizando a profundidade fina de 8,5 mm para dispositivos com espaço limitado.

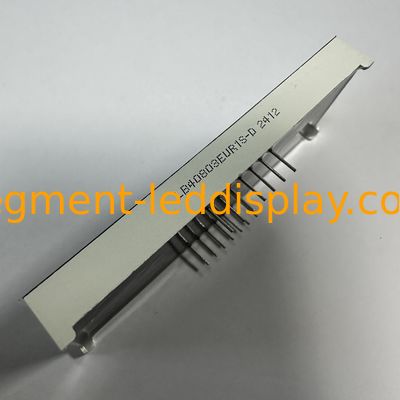

Foto do perfil lateral: Destaque a espessura ultrafina de 8,5 mm para mostrar a compatibilidade com painéis finos (por exemplo, decodificadores, termostatos compactos).
Maquete de aplicação: Integrado em um relógio, painel de instrumentos ou decodificador para demonstrar o uso no mundo real.
Primeiro plano do parâmetro: Logotipos "Cátodo Comum (CC)" e "RoHS" gravados na parte traseira, reforçando a conformidade e a clareza da polaridade.


Tabela de especificações principais

Especificação	Detalhes
Tipo de exibição	Visor numérico LED de 7 segmentos e 4 dígitos (ideal para uso relacionado a relógio/tempo)
Altura do caractere	20 mm (0,8 polegadas) - otimizado para legibilidade a 1-4 m (por exemplo, relógios de parede, decodificadores de TV)
Dimensões externas	71,6*25,8*8,5 mm - profundidade ultrafina de 8,5 mm para gabinetes de dispositivos finos
Design do segmento/superfície	Segmentos brancos + superfície preta - antirreflexo, alto contraste para visibilidade diurna/noturna
Polaridade	Cátodo comum (CC) - compatível com circuitos de driver CC convencionais
Cor emissora	Vermelho ultra brilhante (padrão); opcional: azul, verde amarelo, verde puro, âmbar, laranja, branco puro
Intensidade luminosa	90-110 mcd - brilhante o suficiente para ambientes bem iluminados, sem brilho em ambientes escuros
Parâmetros elétricos	Tensão direta: 1,8-2,2V/LED; Corrente direta: 5-10mA/LED
Conformidade	Conforme RoHS - livre de substâncias restritas (chumbo, mercúrio, etc.)
Vida útil operacional	≥50.000 horas (uso contínuo) - equivalente a mais de 5 anos de operação diária

Principais pontos de venda
1. Luminosidade vermelha ultra brilhante e alto contraste para legibilidade em todos os momentos
Emissão vermelha ultra brilhante de 90-110 mcd: Corta a luz ambiente (por exemplo, luzes de teto da sala de estar, lâmpadas de escritório), mantendo-se fácil para os olhos em espaços escuros (por exemplo, relógios noturnos de quarto). Perfeito para mostradores de relógios onde a legibilidade a qualquer hora do dia é fundamental.
Segmentos brancos + superfície preta: Elimina o reflexo e aprimora a clareza dos dígitos - mesmo em ângulos fora do eixo. Ao contrário dos visores de baixo contraste, evita a leitura incorreta de "6" como "9" ou "8" como "3", garantindo precisão para indicadores de tempo, temperatura ou numéricos.
2. Perfil fino de 8,5 mm e tamanho compacto para dispositivos finos
Profundidade ultrafina de 8,5 mm: Encaixa-se perfeitamente em gabinetes finos, como decodificadores (onde o espaço interno é limitado), termostatos montados na parede ou painéis de instrumentos compactos. Não há necessidade de modificar a caixa do dispositivo para acomodar visores maiores.
Pegada otimizada de 71,6 × 25,8 mm: O layout de 4 dígitos equilibra o espaço da tela e a eficiência do espaço - ideal para exibir tempo ("10:05"), temperatura ("25ºC") ou números de canal ("120") sem ocupar espaço excessivo no painel.
3. Eficiência energética e confiabilidade a longo prazo
Baixo consumo de energia (5-10mA/LED): Minimiza o consumo de energia, tornando-o adequado para dispositivos alimentados por bateria (por exemplo, termômetros portáteis) ou equipamentos operados 24 horas por dia, 7 dias por semana (por exemplo, decodificadores sempre ligados). Reduz os custos de eletricidade a longo prazo e prolonga a vida útil da bateria.
Desempenho estável: Resiste a flutuações de tensão (1,8-2,2V adaptável) e faixas de temperatura de -40ºC a 85ºC (grau industrial), garantindo que não haja cintilação, queda de segmento ou degradação do brilho - mesmo em ambientes agressivos (por exemplo, eletrodomésticos de cozinha quentes, termostatos de garagem frios).
4. Fácil integração e ampla compatibilidade
Compatível com CI: Funciona com CIs de driver de 7 segmentos convencionais (74HC595, TM1638, MAX7219), eliminando a necessidade de desenvolvimento de driver personalizado. Simplifica o projeto do circuito para os fabricantes e acelera os ciclos de lançamento do produto.
Fácil de montar: Suporta montagem através de orifício e SMD (opcional), adaptando-se a linhas de produção automatizadas ou montagem manual. As pinagens padronizadas garantem uma instalação consistente e reduzem erros de montagem.

Imagem de detalhes

Aplicações alvo
1. Relógios e dispositivos relacionados ao tempo
Relógios de parede digitais: Exibir hora/minuto (por exemplo, "09:45") ou formato de 12/24 horas.
Temporizadores de cozinha: Mostrar tempo de contagem regressiva (por exemplo, "00:59") para cozinhar/assar.
Decodificadores e reprodutores de mídia: Indicar o tempo de reprodução (por exemplo, "30:15") ou os números dos canais (por exemplo, "0120").
2. Eletrodomésticos
Termostatos inteligentes: Exibir a temperatura interna (por exemplo, "22ºC"), definir a temperatura (por exemplo, "25ºC") ou umidade (por exemplo, "50%").
Pequenos eletrodomésticos de cozinha (fritadeiras, micro-ondas): Mostrar o tempo de cozimento (por exemplo, "01:20") ou a temperatura alvo (por exemplo, "180ºC").
Máquinas de lavar/secadoras: Indicar o tempo restante do ciclo (por exemplo, "25min") ou os códigos do programa (por exemplo, "04").
3. Painéis industriais e de instrumentos
Monitores de temperatura/umidade: Exibir dados ambientais em tempo real (por exemplo, "28ºC/60%RH") em fábricas, armazéns ou estufas.
Indicadores de status do equipamento: Mostrar horas de operação (por exemplo, "125h"), contagens de produção (por exemplo, "500pcs") ou níveis de tensão (por exemplo, "220V").


Informações de aquisição e entrega

Item de aquisição	Detalhes
Quantidade mínima de pedido (MOQ)	50 peças (pedidos de amostra: 5-10 peças disponíveis)
Faixa de preço unitário	$0,25-$0,40/peça (pedidos em massa ≥1000 peças: descontos escalonados se aplicam)
Opções de personalização	Cor do segmento, cor da superfície, espaçamento dos pinos e posição do ponto decimal
Capacidade de produção	15.000 peças/dia
Embalagem	Bandejas de plástico antiestático (100 peças/bandeja) + caixas de papelão (à prova de choque)
Ciclo de entrega	Em estoque: 3-5 dias; Personalizado: 7-12 dias (incluindo testes)
Métodos de envio	Nacional: Expresso (SF, ZTO); Exportação: Marítimo (FOB Shenzhen), Aéreo (DHL/UPS)

Garantia de qualidade
Controle de matéria-prima: Utiliza chips de LED de alta qualidade (Taiwan Epistar) e plástico PC (resistente ao calor até 120ºC) para a superfície preta, garantindo durabilidade e luminosidade consistente.
Inspeção 100%: Cada unidade passa por testes de brilho, testes de tensão e testes de ciclo de alta e baixa temperatura (-40ºC~85ºC) antes do envio para eliminar produtos defeituosos.
Garantia: Garantia de 1 ano para danos não humanos. Se ocorrerem problemas de qualidade, a substituição ou reembolso gratuito é fornecido (número do lote e relatório de teste necessários).

Imagem da aplicação

Perguntas frequentes (FAQ)
Q: Este visor é adequado para uso externo?
A: Ele foi projetado para uso interno (por exemplo, residências, escritórios) devido ao seu design não à prova d'água. Para aplicações externas, recomendamos nossa versão com revestimento à prova d'água (personalizável mediante solicitação).
Q: Ele pode exibir pontos decimais?
A: Sim - cada dígito pode ser equipado com um ponto decimal (opcional) para suportar a exibição de temperatura (por exemplo, "25,5ºC") ou tempo (por exemplo, "10:05,5").
Q: Qual é o ângulo de visão?
A: O ângulo de visão horizontal/vertical é ≥120º, garantindo legibilidade clara da lateral (por exemplo, um relógio montado na parede visto de um sofá).
