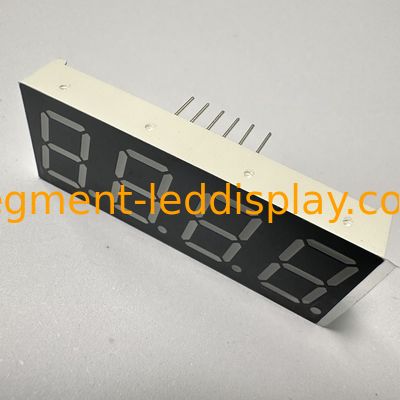

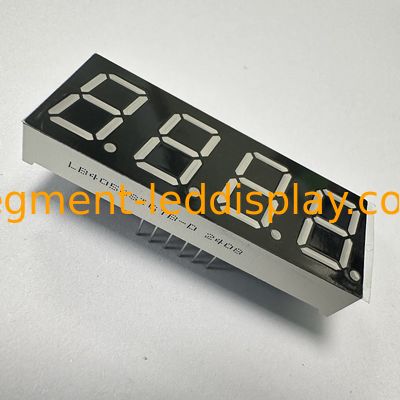

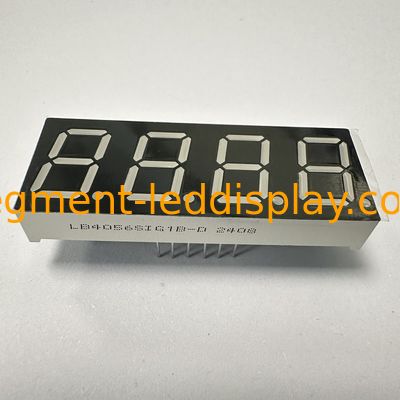

Display LED de 7 segmentos de 4 dígitos de 0,56 polegadas (14,2 mm) – Verde Puro, Ânodo Comum para Painéis de Instrumentos e Eletrodomésticos

Display LED de 4 dígitos de 0,56- polegadas (14,2 mm) de 7 segmentos ️ Verde puro, ânodo comum para painéis de instrumentos e eletrodomésticos

Descrição do produto

Visão geral do produto

Este ecrã LED de 7 segmentos de 4 dígitos é projetado para leituras numéricas claras e confiáveis em painéis de instrumentos, eletrodomésticos e indicadores digitais, com uma altura de caracteres de 0,56 polegadas (14,2 mm),dimensões externas compactas (50Configurado como ânodo comum para integração perfeita em circuitos padrão, destaca-se por um design de alto contraste:segmentos brancos numa superfície preta que elimine o brilho e assegure uma visibilidade nítidaCom uma intensidade luminosa de 120-140mcd, proporciona uma iluminação brilhante e consistente, mantendo a eficiência energética (2,8 a 3,2 V/LED de tensão para a frente,5 a 10 mA/LED de corrente para a frente)Construído para durabilidade (desempenho estável, longa vida útil) e facilidade de uso (compatibilidade IC, fácil montagem), suporta 6 cores adicionais de emissão (vermelho, azul, amarelo verde, âmbar, laranja,A solução é de cor branca pura) e está em conformidade com a RoHS, tornando-a uma solução versátil para indicadores de temperatura/umidade, decodificadores e controles de aparelhos domésticos.

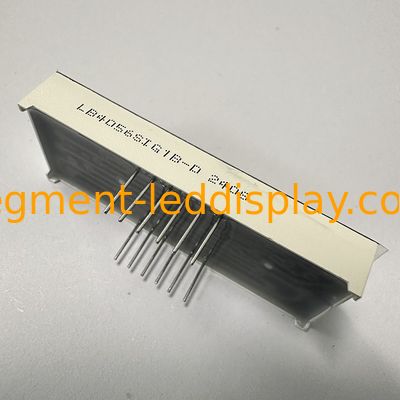

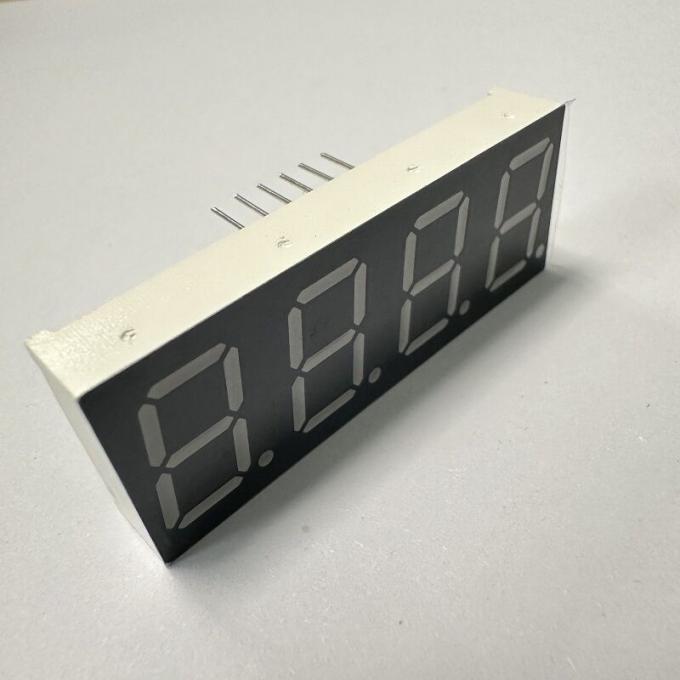

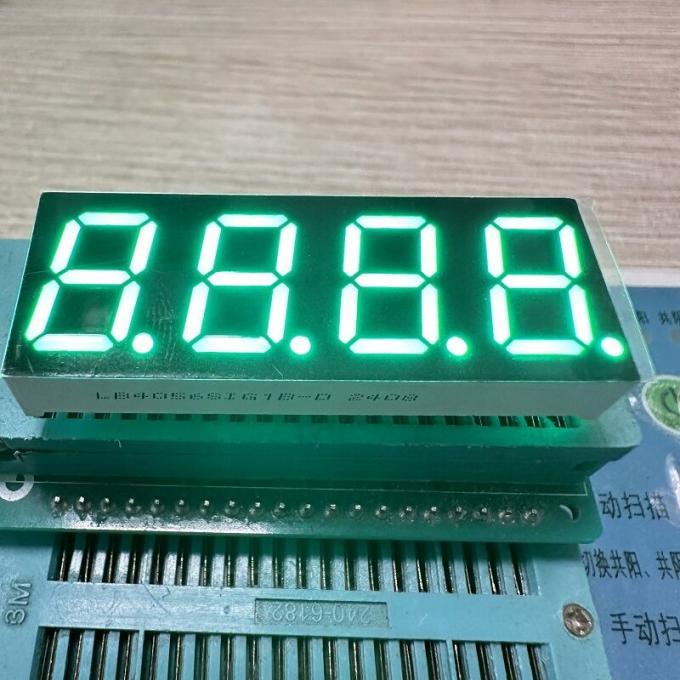

Imagem principal

Principais especificações

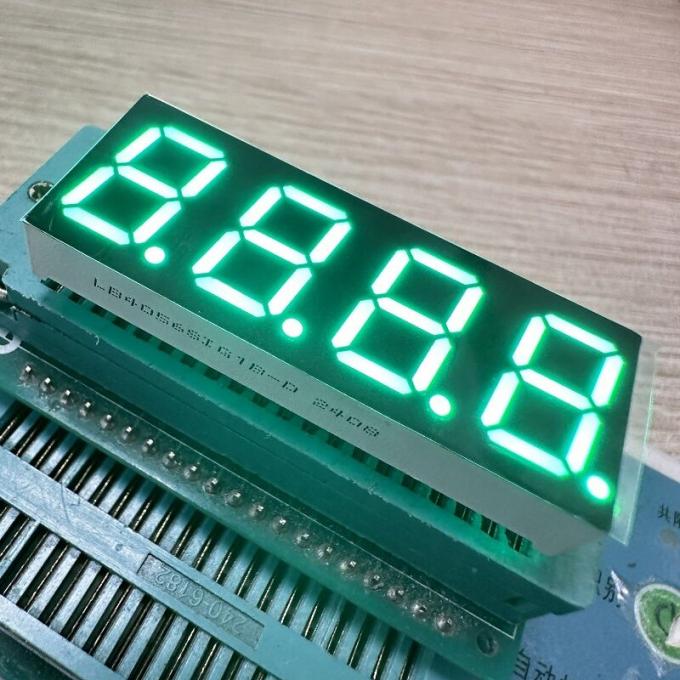

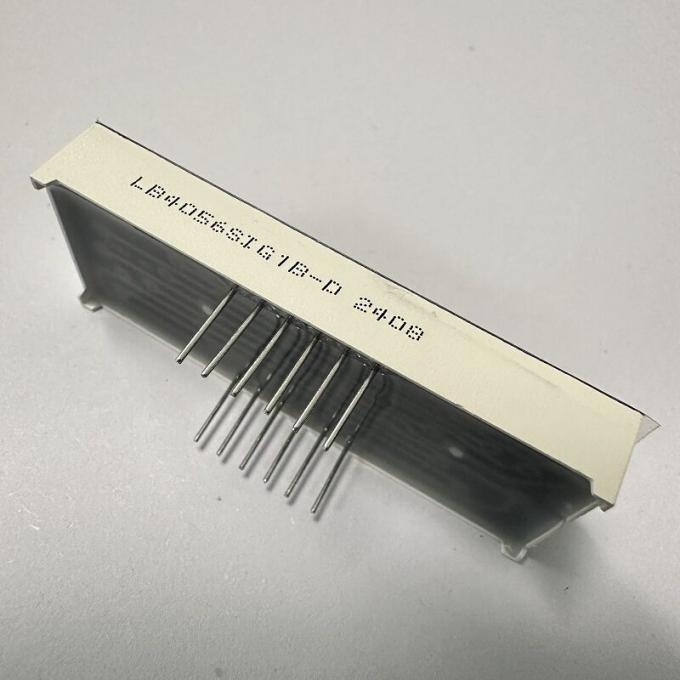

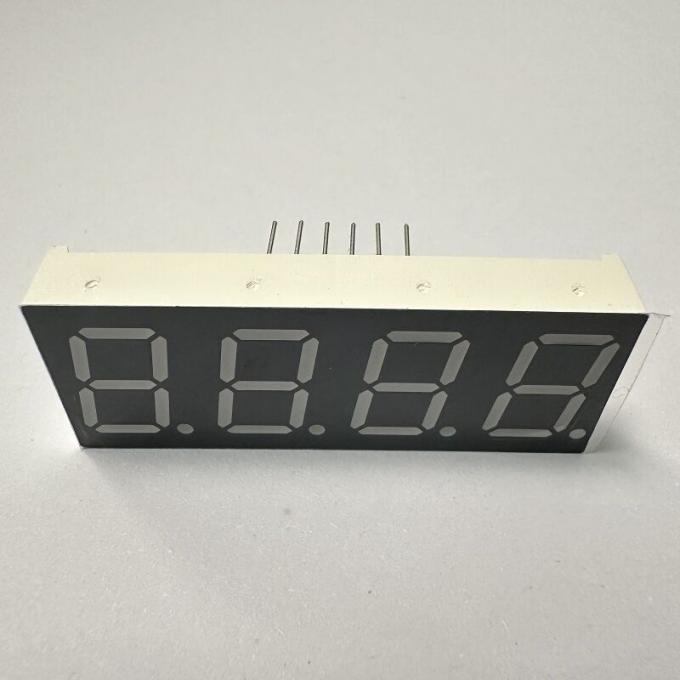

Imagem detalhada

Características principais do produto

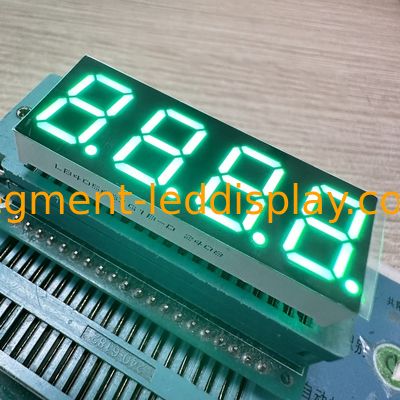

1. Alto contraste e emissão verde pura

Segmentos brancos + superfície preta:O contraste em negrito elimina o reflexo das luzes aéreas ou da luz solar, garantindo que os dígitos (0-9) permaneçam críticos para a leitura de valores precisos como temperatura, umidade ou números de canal do set-top box.

Emissão verde pura (120-140 mcd):O verde vibrante, com tons frios, é fácil para os olhos para visualização prolongada (ideal para painéis de instrumentos monitorados por técnicos) enquanto se encontra em ambientes fracos (por exemplo,painéis de controlo de aparelhos domésticos em cozinhas com pouca luz).

2Eficiência energética e desempenho duradouro

Corrente extremamente baixa (5-10mA/LED):Minimiza o consumo de energia, tornando-o adequado para dispositivos operados 24 horas por dia, 7 dias por semana (por exemplo, indicadores de temperatura/umidade sempre ligados, decodificadores em modo de espera).Alinha-se com as normas ecológicas para aparelhos domésticos e eletrônicos.

Desempenho estável e longa vida útil:Construído com chips LED de alta qualidade e encapsulamento durável para resistir às flutuações de tensão e ao desgaste ambiental (por exemplo, umidade nas cozinhas, vibrações nos painéis de instrumentos industriais).Garante um brilho constante durante 50000+ horas, reduzindo as necessidades de manutenção.

3Fácil integração e versatilidade

Polaridade comum do ânodo:Combina os projetos de circuitos padrão para painéis de instrumentos, eletrodomésticos e indicadores digitais, eliminando a necessidade de inversão de tensão personalizada ou circuitos de adaptador.Simplifica a concepção de PCB e acelera a fabricação para marcas.

Compatível com IC: Funciona perfeitamente com os circuitos integrados de controladores de ecrã comuns, permitindo a integração plug-and-play nos sistemas de controlo existentes (não é necessária uma reformulação dos decodificadores ou dos indicadores de temperatura).

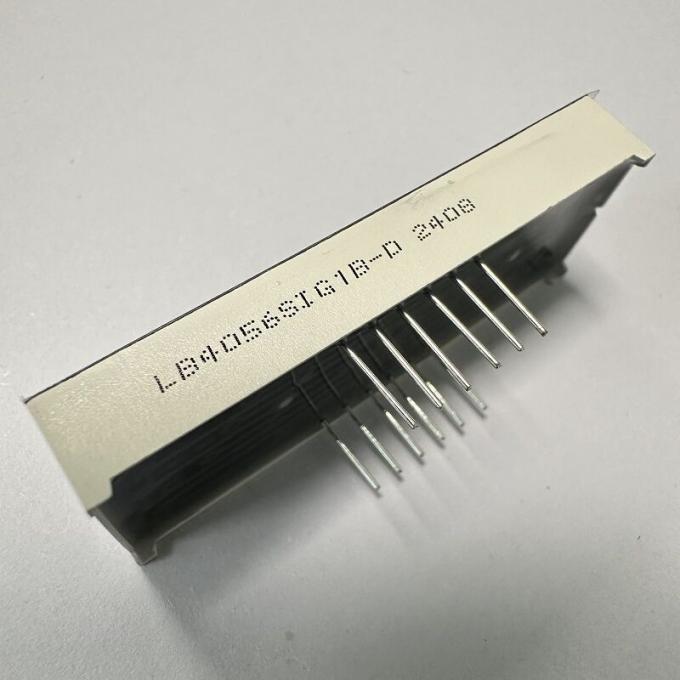

Fácil de montar:Compacto 50.3x19.Dimensões de 0 × 8 mm e layout padronizado de pinos suportam montagem direta em PCBs ou tomadas, mesmo para configurações de espaço limitado, como painéis de controle de eletrodomésticos finos ou painéis de instrumentos densos.

4- Conformidade regulamentar e flexibilidade de cores

Compatível com a RoHS:Livre de substâncias restritas, garantindo a conformidade com as regulamentações globais para eletrônicos de consumo, aparelhos domésticos e equipamentos industriais.América do Norte, ou Ásia.

Opções multicoloridas:Além do verde puro, 6 cores adicionais atendem a diversas necessidades de design:

Vermelho:Ideal para situações de alerta.

Azul:Adequado para eletrodomésticos modernos e elegantes.

Amarelo, verde/açúcar/laranja:Perfeito para exibições quentes e ambientais.

Imagem detalhada

Aplicações

Adaptado para cenários de leitura numérica em casos de utilização industrial e de consumo:

Painéis de instrumentos:Medidores industriais (pressão, caudal), exibições auxiliares automotivas (voltagem da bateria, nível de óleo) e equipamentos médicos (métricas numéricas simples).

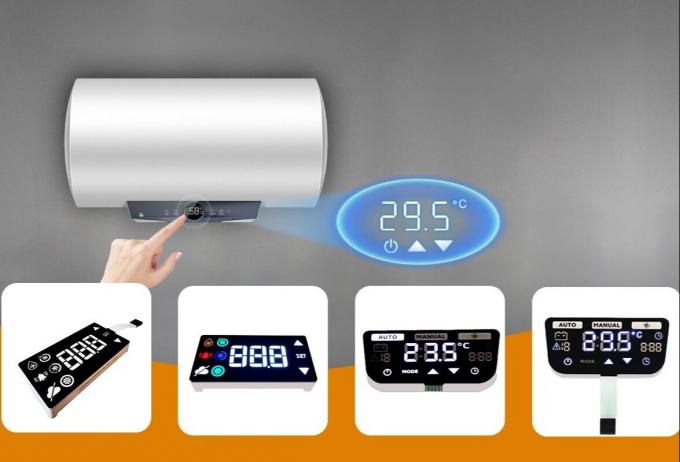

Eletrodomésticos:Controles de temperatura do frigorífico, temporizadores de microondas, fornos elétricos e fogões de indução (configurações de potência).

Indicadores digitais:Monitores de temperatura/umidade, carregadores de baterias e balanças digitais (leituras de peso).

Set-Top Boxes:Números de canais, intensidade do sinal e tempo de reprodução.


• Capacidades máximas absolutas ((Ta=25oC)

  Parâmetro	Símbolo	Classificações	Unidade
  Corrente para a frente ((por dados)	Ipm	20	mA
  Voltagem inversa (por dado)	- Não.	5	V
  Dissipação de poder (por dado)	Pm	80	mW
  Intervalo de temperatura de funcionamento	Topr	-40~+85	oC
  Intervalo de temperatura de armazenamento	Tstg	-40~+85	oC
  Temperatura da solda ((≤ 3 segundos)	- Não.	260	oC

  Código: Amarelo Verde-J

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	1.8		2.4	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	30		40	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	569		574	nm



  Código:Ambrósio/amarelo -Y

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	1.8		2.5	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	60		80	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	585		595	nm



  Código:Laranja -F

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	1.8		2.4	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	60		80	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	600		605	nm



  Código: Super Vermelho Brilhante -R

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	1.8		2.2	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	50		60	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	630		635	nm



  Código: Ultra Vermelho -UR

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	1.8		2.2	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	80		100	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	625		635	nm



  Código: Verde puro -G

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	2.6		3.2	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	120		180	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	515		525	nm


  Código: Ultra Bright Blue - BH

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	2.8		3.2	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	120		140	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	460		465	nm

•

• Código: Ultra Branco -WH

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	2.8		3.2	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	120		140	MCD
  Temperatura de cor LED	K	Se=10mA	5500	20	6800	K
  Coordenadas de cromaticidade	X/Y	Se=10mA	0.29,0.32		0.30,0.33	nm

•

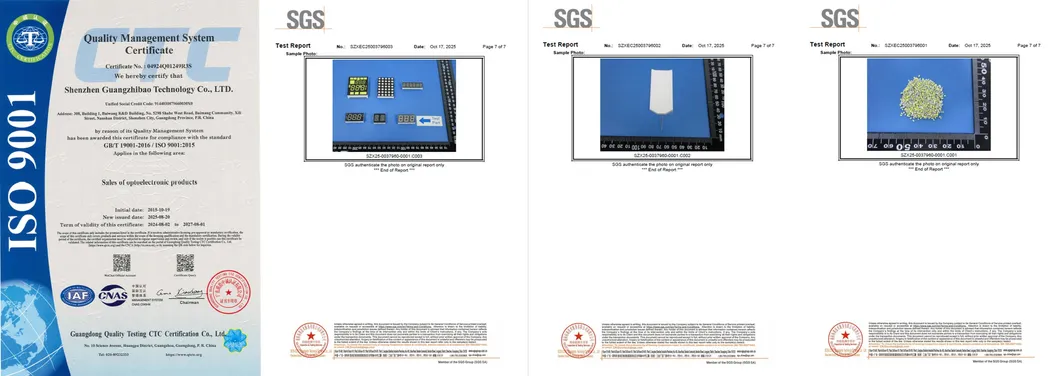

    Shenzhen Guangzhibao Technology Co., Ltd. (banda: Light-Bo)estabelecida em 2006, Uma empresa que integra P & D, fabricação e vendas de optoelectronics LED Displays. ISO 9001 2015 Quality Management Systems certificada empresa.Com mais de 15 anos de experiência em OEM e ODM .
    LightBoA empresa está empenhada em fornecer soluções personalizadas de alta qualidade e baixo custo para ajudar os clientes a reduzir custos e melhorar a competitividade.

Display LED de 7 segmentos, Display LED personalizado, Display LED numérico, Display LED de matriz de pontos,Utilizados em grande escala para aparelhos domésticos, indicadores de temperatura, indicadores de umidade, controlador de frigorífico, indicador de termostato, controlo de aquecimento e arrefecimento, etc.
