5 dígitos 7 mm 7 segmentos LED Display Anodo comum Ultra Branco Brilhante para conversor de frequência

5 dígitos 7 mm 7 segmentos LED Display Anodo comum Ultra Branco Brilhante para conversor de frequência

Descrição do produto

Visão geral do produto

O ecrã LED de 7 segmentos de 5 dígitos da Light-Bo, com uma altura de caracteres de 0,28 polegadas (7 mm) e emissão de branco ultra brilhante, é projetado para precisão em dispositivos com espaço limitado.Com dimensões externas compactas (38.6×10.2×8mm) e um design de alto contraste “segmentos brancos em uma superfície preta”, oferece uma intensidade luminosa excepcional (120-160mcd), mantendo um baixo consumo de energia.Este ecrã combina desempenho estável, fácil montagem e conformidade RoHS, tornando-o ideal para painéis de instrumentos, eletrodomésticos, indicadores digitais, monitores de relógio LED e set-top boxes.

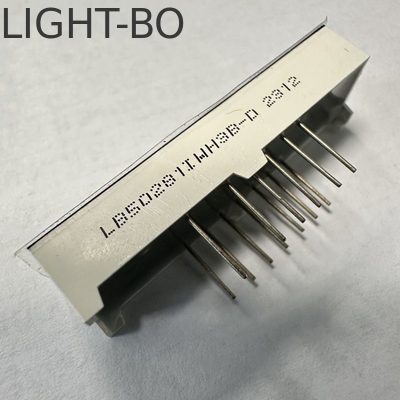

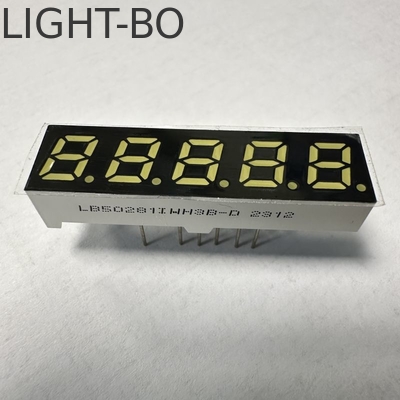

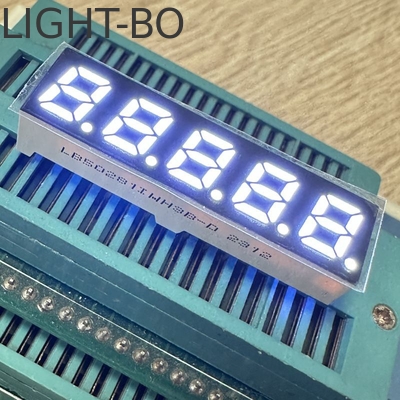

Imagem do produto

Características fundamentais

Design compacto de 5 dígitos:0A altura de caracteres de.28 polegadas (7 mm) e as dimensões de 38.6 × 10.2 × 8 mm fornecem amplo espaço para leituras numéricas estendidas (por exemplo, carimbos de hora,Códigos) sem ocuparem espaço excessivo, perfeito para decodificadores e relógios LED.

Emissão de branco ultra brilhante:A luz branca viva com intensidade de 120-160 mcd garante alta visibilidade em ambientes brilhantes e fracos, com iluminação uniforme em todos os 5 dígitos para uma qualidade de exibição nítida.

Estética de alto contraste:Os segmentos brancos numa superfície preta aumentam a legibilidade, garantindo que os dígitos se destaquem claramente, o que é crítico para painéis de instrumentos e aparelhos domésticos utilizados em diversas condições de iluminação.

Eficiência energética:A baixa tensão para a frente (2,8 a 3,2 V/LED) e a corrente otimizada (5 a 10 mA/LED) minimizam o consumo de energia, juntamente com um desempenho estável para uma confiabilidade a longo prazo.

Integração fácil:Configuração de ânodo comum, compatibilidade de IC e montagem simples simplificam a instalação em placas de PC, reduzindo a complexidade de fabricação.

Durável e compatível:A longa vida útil, a conformidade com a RoHS e a resistência ao desgaste garantem segurança e confiabilidade em aplicações domésticas e industriais.

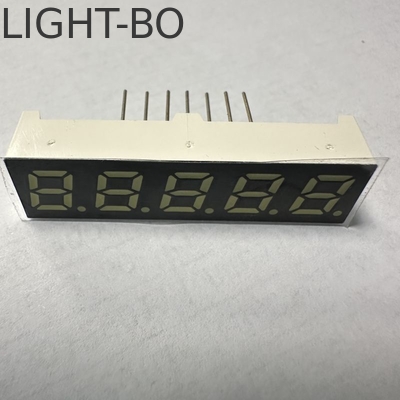

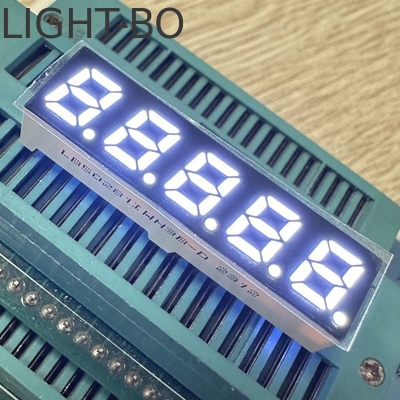

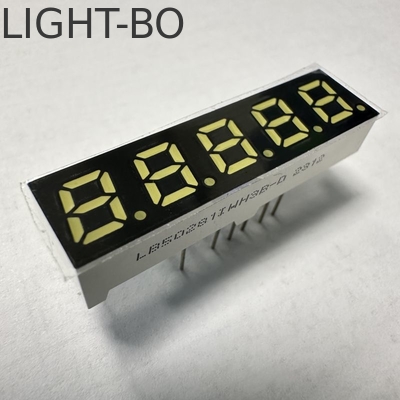

Imagem detalhada

Especificações técnicas

Aplicações

Ideal para:

Painéis de instrumentos e indicadores de vários dígitos

Eletrodomésticos (displays numéricos compactos)

Indicadores digitais e ecrãs de relógio LED

Dispositivos de leitura de 5 dígitos

• Capacidades máximas absolutas ((Ta=25oC)

  Parâmetro	Símbolo	Classificações	Unidade
  Corrente para a frente ((por dados)	Ipm	20	mA
  Voltagem inversa (por dado)	- Não.	5	V
  Dissipação de poder (por dado)	Pm	80	mW
  Intervalo de temperatura de funcionamento	Topr	-40~+85	oC
  Intervalo de temperatura de armazenamento	Tstg	-40~+85	oC
  Temperatura da solda ((≤ 3 segundos)	- Não.	260	oC

  Código: Amarelo Verde-J

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	1.8		2.4	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	30		40	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	569		574	nm



  Código:Ambrósio/amarelo -Y

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	1.8		2.5	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	60		80	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	585		595	nm



  Código:Laranja -F

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	1.8		2.4	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	60		80	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	600		605	nm



  Código: Super Vermelho Brilhante -R

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	1.8		2.2	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	50		60	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	630		635	nm



  Código: Ultra Vermelho -UR

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	1.8		2.2	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	80		100	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	625		635	nm



  Código: Verde puro -G

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	2.6		3.2	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	120		180	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	515		525	nm


  Código: Ultra Bright Blue - BH

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	2.8		3.2	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	120		140	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	460		465	nm

•

• Código: Ultra Branco -WH

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	2.8		3.2	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	120		140	MCD
  Temperatura de cor LED	K	Se=10mA	5500	20	6800	K
  Coordenadas de cromaticidade	X/Y	Se=10mA	0.29,0.32		0.30,0.33	nm

•

    Shenzhen Guangzhibao Technology Co., Ltd. (Marca: Light-Bo)estabelecida em 2006, Uma empresa que integra P & D, fabricação e vendas de optoelectronics LED Displays. ISO 9001 2015 Quality Management Systems certificada empresa.Com mais de 15 anos de experiência em OEM e ODM .
   LightBoA empresa está empenhada em fornecer soluções personalizadas de alta qualidade e baixo custo para ajudar os clientes a reduzir custos e melhorar a competitividade.

Display LED de 7 segmentos, Display LED personalizado, Display LED numérico, Display LED de matriz de pontos,Utilizados em grande escala para aparelhos domésticos, indicadores de temperatura, indicadores de umidade, controlador de frigorífico, indicador de termostato, controlo de aquecimento e arrefecimento, etc.

FAQ ((Perguntas frequentes)
Q1 É uma empresa comercial ou fabricante?
R: Somos fabricantes originais com mais de 20 anos de experiência em optoelectronic LED displays.
Q2 Quais são os seus principais produtos?
R: Os nossos principais produtos incluem: Display LED de 7 segmentos, Display LED SMD, Display LED de matriz de pontos, Display LED de seta, Display LED de design personalizado, LED light bar,Through hole led, SMD LEDs,LED Backlights,E assim por diante..
Q3 Qual é o seu MOQ?
R: O nosso MOQ é de 1000 peças, também podemos aceitar encomendas de amostras e pequenas encomendas com quantidade inferior ao nosso MOQ.
Q4 Antes de fazer o pedido, posso obter algumas amostras para testes?
R: Sim. Podemos fornecer 5-10 amostras gratuitas para o seu teste, mas o custo de frete será suportado pelo cliente.
Q5 Quanto tempo demora a entrega?
R: Tempo de entrega: Aproximadamente 10-20 dias; De acordo com a quantidade do pedido e as matérias-primas. Se você tiver uma ordem urgente, e temos matérias-primas em estoque,
Podemos ajustar o nosso plano de produção para estar pronto dentro de 7-10 dias.
Q6 Quais são os seus termos de pagamento?
A: Aceitamos transferência bancária, T/T, Western Union e Paypal com pequena quantidade. Os detalhes dos métodos de pagamento podem ser negociados.
Q7 Pode citar-me os preços FOB?
R: Sim, podemos citar preços baseados em incoterms EXW, FOB, CIF, DDP.
Q8 Como posso obter o seu catálogo e lista de preços?
R: Sim. Por favor, diga-nos o seu endereço de e-mail ou entre em contato conosco diretamente do site para o nosso catálogo e lista de preços.
P9 Posso negociar os preços?
R: Sim, podemos considerar descontos para encomendas a granel.
Q10 Quanto serão os encargos de transporte?
R: Depende do tamanho do seu carregamento e do método de transporte.
Oferecemos-lhe a carga como pediu.
P11 Você pode fazer produtos de design personalizado?
R: Sim, o serviço OEM&ODM está disponível. Podemos personalizar os tamanhos, cores e ícones funcionais de acordo com as suas necessidades.
P12 Se eu enviar meu projeto, você pode fazê-lo apenas para mim, e não mostrá-lo a ninguém mais?
R: Sim, não vamos mostrá-lo ou vendê-lo a outros sem sua autorização.
Q13 Qual será o tempo de chegada das amostras para produtos personalizados?
R: O tempo de entrega das amostras será de cerca de 20-25 dias úteis após receber o custo do molde e aprovação do desenho do molde dos clientes.
Q14 Quais são os métodos de transporte?
R: Normalmente enviamos as mercadorias por DHL, FEDEX, UPS, EMS, BY AIR, BY SEA etc, também você pode escolher a outra maneira que é melhor para você.
Q15 Como assegura a qualidade dos seus produtos?

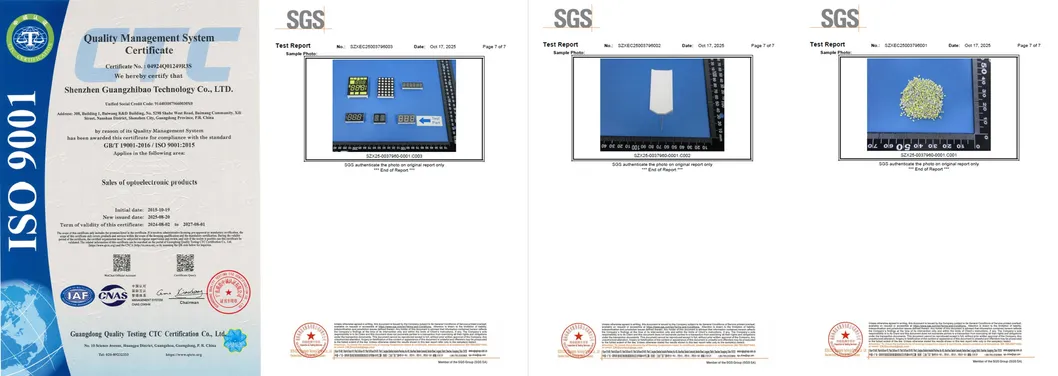

R: Somos fabricantes certificados ISO 9001 QMS com mais de 20 anos de experiência, realizamos duas vezes 100% de teste para todos os nossos produtos antes da remessa.
