Display LED vermelho/verde puro de 7 segmentos com cátodo comum de 17 mm para sistemas digitais de refrigeração

Visor LED Vermelho/Verde Puro de 7 Segmentos de 17mm catodo comum para Sistemas Digitais de Refrigeração

Visão Geral do Produto

Light-Bo'svisor LED de 7 segmentos de 3 dígitos personalizado, apresentando umaltura de caractere de 0,67 polegadas (17 mm)e sinal de menos integrado, é projetado para desempenho versátil em eletrodomésticos e sistemas de controle climático. Com dimensões de embalagem robustas(47×22×8mm)e opções de cores duplas—vermelho ultra brilhante (620-625nm) e verde puro (515-525nm)—ele oferece visibilidade clara para valores positivos e negativos (graças ao sinal de menos). Configurado como catodo comum (com ânodo comum também disponível), este visor equilibra alta intensidade luminosa (80-100mcd) com baixo consumo de energia, tornando-o ideal para controles de ar condicionado, indicadores de geladeira e sistemas de aquecimento/resfriamento.

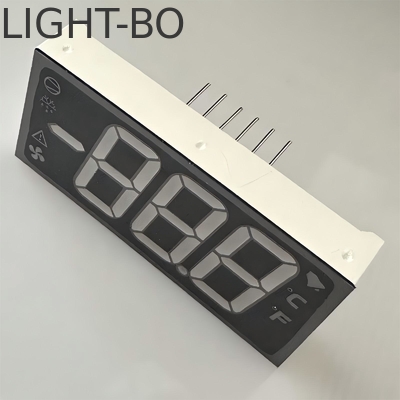

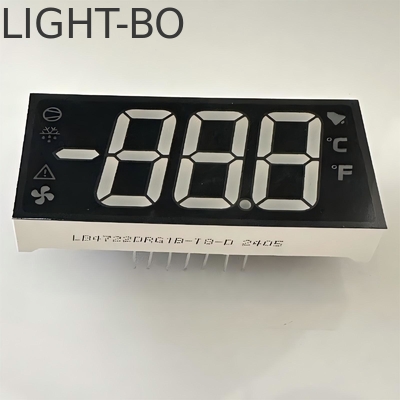

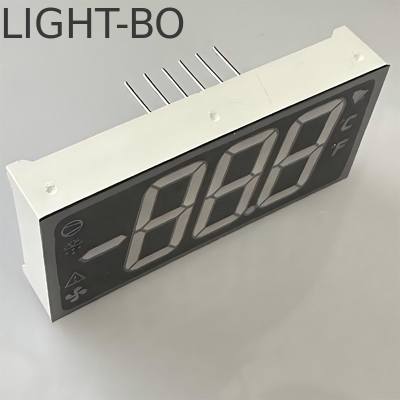

Imagem do Produto

Principais Características

3 Dígitos com Sinal de Menos:Design exclusivo inclui um sinal de menos para exibir valores negativos (por exemplo, temperatura abaixo de zero), fundamental para sistemas de controle climático.

Opções de Cores Duplas:Vermelho ultra brilhante (620-625nm, 1,8-2,3V) e verde puro (515-525nm, 2,8-3,3V) atendem a diversas estéticas de aparelhos e necessidades funcionais, com cores adicionais disponíveis (azul, azul gelo, branco, etc.).

Tamanho Ideal:Altura de caractere de 0,67 polegadas (17 mm) e dimensões de 47×22×8mm garantem legibilidade sem ocupar espaço excessivo nos painéis dos aparelhos.

Alta Visibilidade:Intensidade luminosa de 80-100mcd e segmentos brancos em uma superfície preta (com película protetora) garantem clareza em ambientes claros ou escuros.

Eficiência Energética:Baixa corrente direta (5-10mA/LED) minimiza o uso de energia, ideal para operação de longo prazo em eletrodomésticos.

Fácil Integração:Configuração de catodo comum (ânodo comum opcional), compatibilidade com CI e montagem simples agilizam a instalação em placas de PC.

Durável e em Conformidade:Desempenho estável, longa vida útil e certificação RoHS garantem confiabilidade em aplicações domésticas e de controle climático.

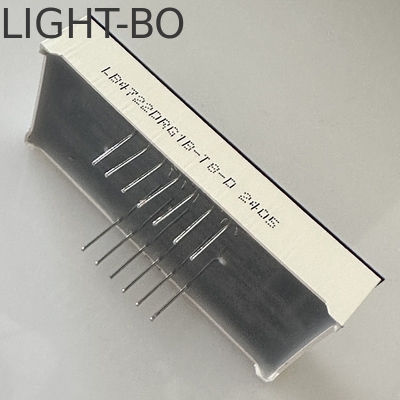

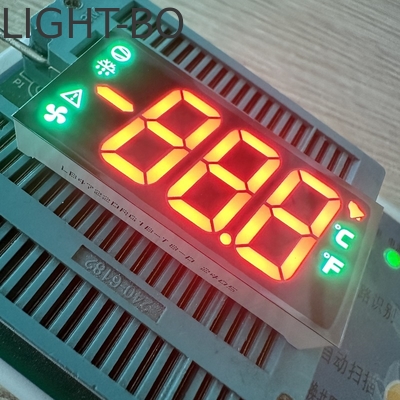

Imagem Detalhada

Especificações Técnicas

Aplicações

Ideal para:

Controles de ar condicionado e geladeira

Sistemas de aquecimento, resfriamento e controle climático

Eletrodomésticos eletrônicos que exigem leituras numéricas (incluindo valores negativos)

Indicadores de temperatura e visores regulatórios

Pedido e Logística

Pedido Mínimo:1000 peças

Termo Comercial:EXW

Condições de Pagamento:T/T, WU

Origem:Guangdong, China (Continente)

Opções de Transporte:Oceânico, Aéreo, Terrestre

Capacidade de Produção:100.000 peças/semana

Embalagem:EPE + Cartão (proteção segura para segmentos e sinal de menos)

Tempo de Entrega:10-15 dias

• Classificações Máximas Absolutas(Ta=25ºC)

  Parâmetro	Símbolo	Classificações	Unidade
  Corrente Direta (por chip)	Ipm	20	mA
  Tensão Reversa (por chip)	Vr	5	V
  Dissipação de Potência (por chip)	Pm	80	mW
  Faixa de Temperatura de Operação	Topr	-40~+85	ºC
  Faixa de Temperatura de Armazenamento	Tstg	-40~+85	ºC
  Temperatura de Solda (≤3 segundos)	Th	260	ºC

  Código: Amarelo Esverdeado - J

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	1,8		2,4	V
  Tensão Reversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	30		40	mcd
  Espectro Com Valor Meio	△λ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	569		574	nm



  Código: Âmbar/Amarelo -Y

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	1,8		2,5	V
  Tensão Reversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	60		80	mcd
  Espectro Com Valor Meio	△λ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	585		595	nm



  Código: Laranja -F

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	1,8		2,4	V
  Tensão Reversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	60		80	mcd
  Espectro Com Valor Meio	△λ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	600		605	nm



  Código: Vermelho Super Brilhante -R

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	1,8		2,2	V
  Tensão Reversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	50		60	mcd
  Espectro Com Valor Meio	△λ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	630		635	nm



  Código: Vermelho Ultra Brilhante -UR

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	1,8		2,2	V
  Tensão Reversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	80		100	mcd
  Espectro Com Valor Meio	△λ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	625		635	nm



  Código: Verde Puro -G

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	2,6		3,2	V
  Tensão Reversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	120		180	mcd
  Espectro Com Valor Meio	△λ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	515		525	nm


  Código: Azul Ultra Brilhante -BH

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	2,8		3,2	V
  Tensão Reversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	120		140	mcd
  Espectro Com Valor Meio	△λ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	460		465	nm

•

• Código: Branco Ultra Brilhante -WH

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	2,8		3,2	V
  Tensão Reversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	120		140	mcd
  Temperatura de cor do LED	K	If=10mA	5500	20	6800	K
  Coordenadas de cromaticidade	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

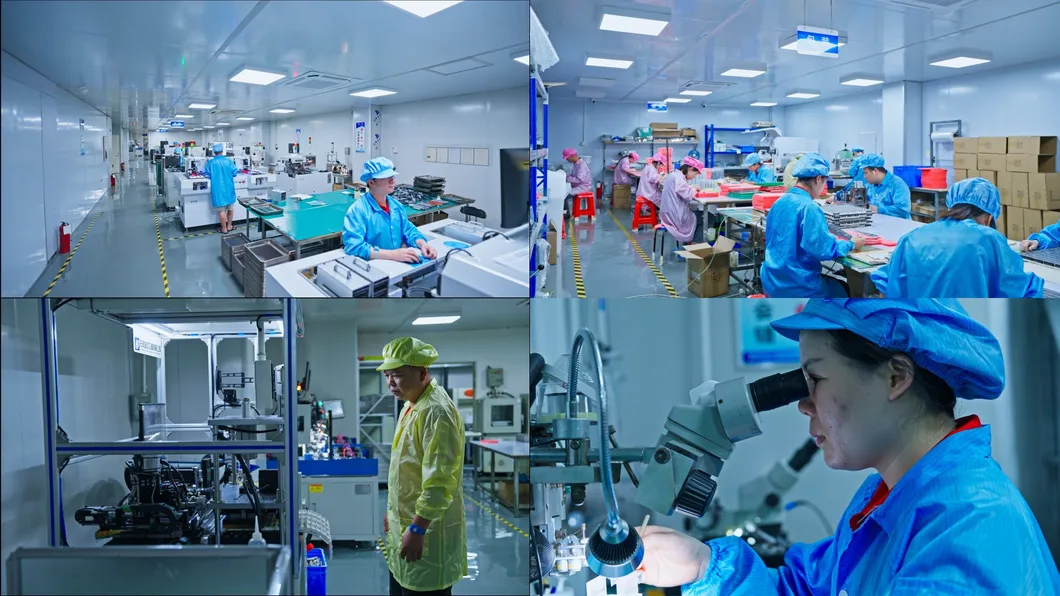

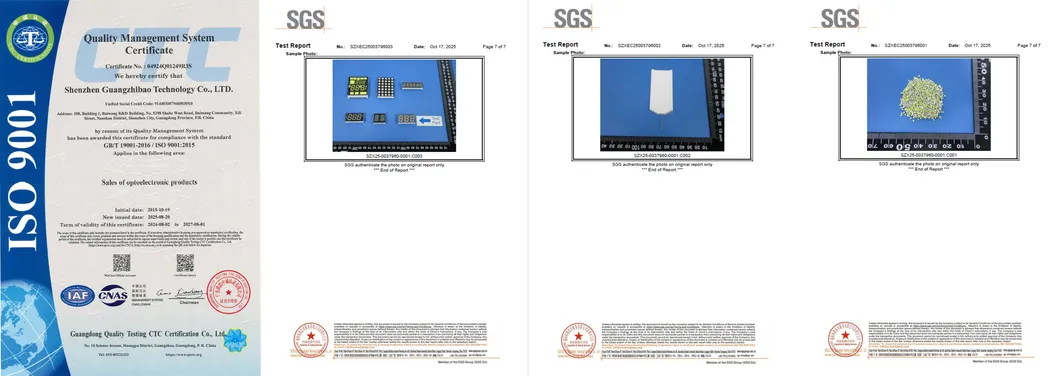

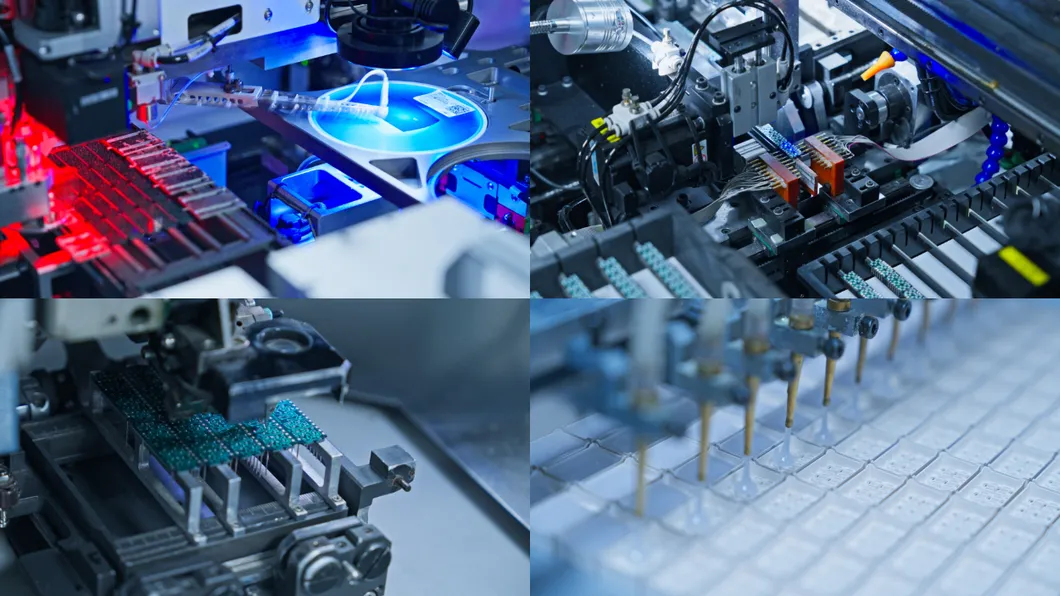

    SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (MARCA: LIGHT-BO)fundada em 2006, uma empresa que integra P&D, fabricação e vendas de visores LED optoeletrônicos. Empresa certificada pelo Sistema de Gestão da Qualidade ISO 9001 2015. Com mais de 15 anos de experiência em OEM e ODM.
    LIGHTBOtem se comprometido em fornecer soluções personalizadas de alta qualidade e baixo custo para ajudar os clientes a reduzir custos e aumentar a competitividade.

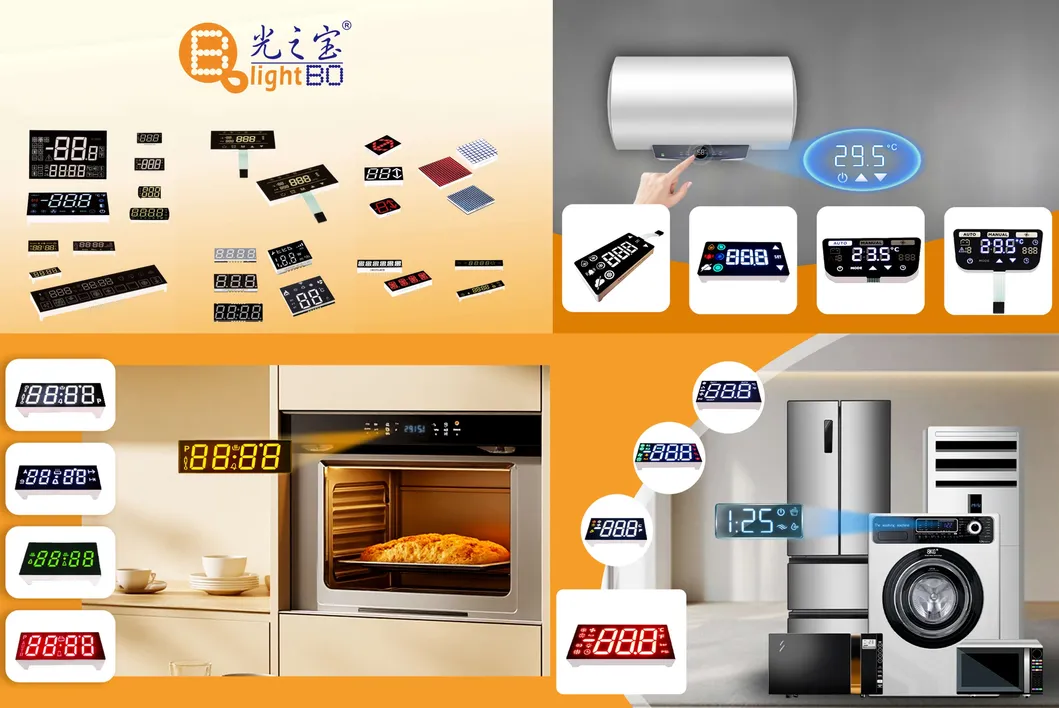

Visor LED de 7 segmentos, Visor LED personalizado, Visor LED numérico, Visor LED de matriz de pontos,amplamente utilizado para eletrodomésticos, indicadores de temperatura, indicadores de umidade, controlador de geladeira, indicador de termostatos, controle de aquecimento e resfriamento e assim por diante

Perguntas frequentes (Perguntas frequentes)
Q1 Você é empresa comercial ou fabricante?
R: Somos fabricantes originais com mais de 20 anos de experiência em visores LED optoeletrônicos.
Q2 Quais são seus principais produtos?
R: Nossos principais produtos incluem visor LED de 7 segmentos, visor LED SMD, visor LED de matriz de pontos, visor LED de seta, visor LED de design personalizado, barra de luz LED, LED de furo passante, LEDs SMD, luzes de fundo LED e assim por diante.
Q3 Qual é o seu MOQ?
R: Nosso MOQ é de 1000 peças. Também podemos aceitar pedidos de amostras e pedidos pequenos com quantidade inferior ao nosso MOQ.
Q4 Antes de fazer o pedido, posso obter algumas amostras para teste?
R: Sim. Podemos fornecer 5-10 amostras grátis para seus testes, mas o custo do frete será arcado pelo cliente.
Q5 Quanto tempo dura seu prazo de entrega?
R: Prazo de entrega: Cerca de 10-20 dias; De acordo com a quantidade do pedido e matérias-primas. Se você tiver um pedido urgente e tivermos matérias-primas em estoque,
podemos ajustar nosso plano de produção para deixá-lo pronto em 7-10 dias.
Q6 Quais são seus termos de pagamento?
R: Aceitamos transferência bancária, T/T, Western Union e Paypal com pequenas quantias. Detalhes dos métodos de pagamento podem ser negociados.
Q7 Você pode me cotar preços FOB?
R: Sim. Podemos cotar preços com base nos incoterms EXW, FOB, CIF, DDP.
Q8 Como posso obter seu catálogo e lista de preços?
R: Sim. Por favor, informe-nos seu endereço de e-mail ou entre em contato conosco diretamente pelo site para obter nosso catálogo e lista de preços.
Q9 Posso negociar os preços?
R: Sim, podemos considerar descontos para pedidos em massa.
Q10 Quanto serão as taxas de envio?
R: Depende do tamanho da sua remessa e do método de envio.
Ofereceremos a cobrança a você conforme solicitado.
Q11 Você pode fazer produtos com design personalizado?
R: Sim, o serviço OEM&ODM está disponível. Podemos personalizar os tamanhos, a cor do LED e os ícones funcionais de acordo com suas necessidades.
Q12 Se eu enviar meu design, você pode fazê-lo apenas para mim e não o mostrará a mais ninguém?
R: Sim, não o mostraremos nem venderemos a outros sem sua autorização.
Q13 Qual será o prazo de entrega das amostras para produtos personalizados?
R: O prazo de entrega das amostras será de cerca de 20-25 dias úteis após o recebimento do custo do molde e a aprovação do desenho do molde dos clientes.
Q14 Quais são os métodos de envio?
R: Geralmente enviamos as mercadorias por DHL, FEDEX, UPS, EMS, POR VIA AÉREA, POR MAR, etc., também você pode escolher a outra maneira que for melhor para você.
Q15 Como você garante a qualidade de seus produtos?
R: somos fabricantes certificados ISO 9001 QMS com mais de 20 anos de experiência. Realizamos dois testes de 100% para todos os nossos produtos antes do envio.
