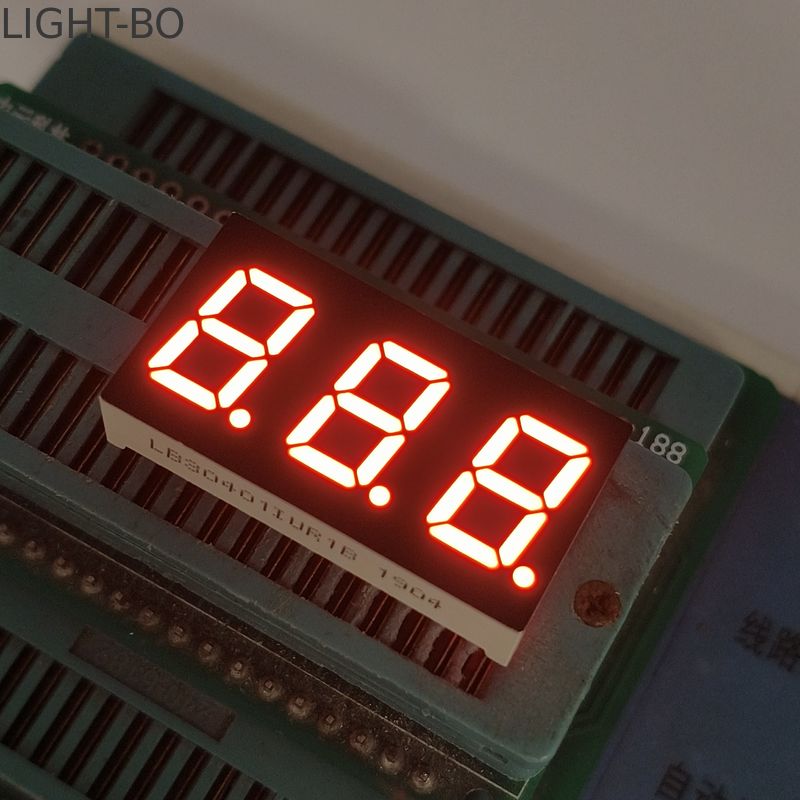

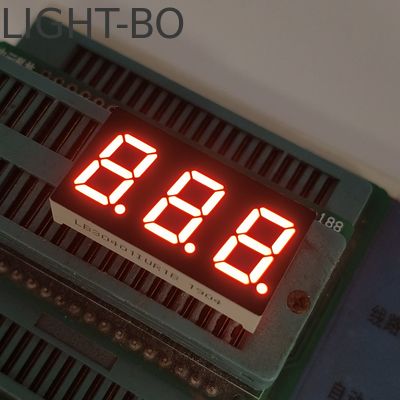

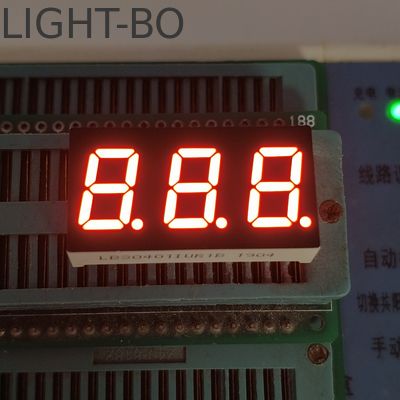

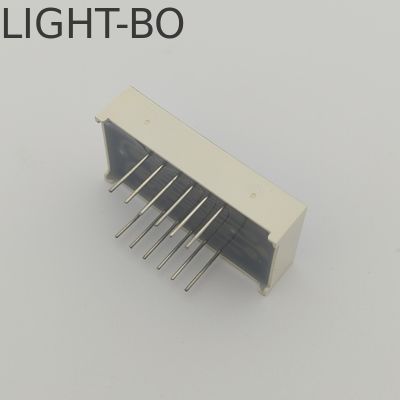

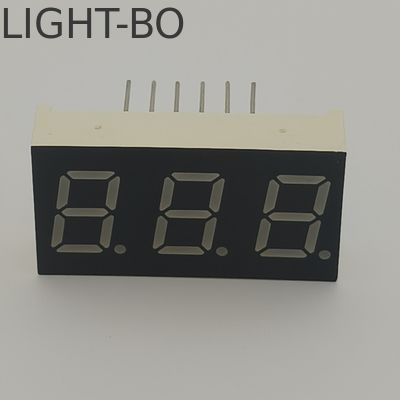

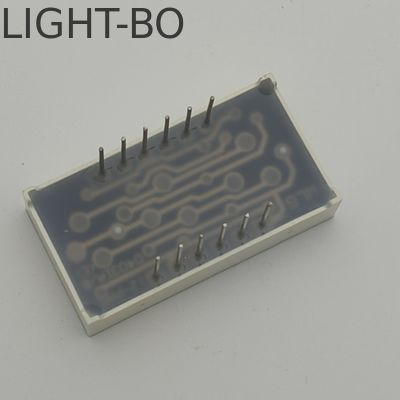

Display LED de 7 segmentos com catodo comum de três dígitos

Aplicações Alvo

Equipamentos de Áudio e Multimídia

Amplificadores e pré-amplificadores para níveis de volume e canais de entrada

Reprodutores de mídia e streamers para números de faixa e tempo de reprodução

Receptores de rádio para frequência e predefinições de estação

Indicadores de Instrumentos e Processos

Monitores de temperatura e umidade para leituras ambientais

Indicadores de processo para contagens de produção e status da máquina

Carregadores de bateria para níveis de carga e status de carregamento

Indicadores Digitais Gerais

Ferramentas de medição portáteis, incluindo termômetros e paquímetros digitais

Dispositivos domésticos inteligentes para interruptores, dimmers e indicadores de status

• Classificações Máximas Absolutas (Ta=25°C)

  Parâmetro	Símbolo	Classificações	Unidade
  Corrente Direta (por dado)	Ipm	20	mA
  Tensão Reversa (por dado)	Vr	5	V
  Dissipação de Potência (por dado)	Pm	80	mW
  Faixa de Temperatura de Operação	Topr	-40~+85	°C
  Faixa de Temperatura de Armazenamento	Tstg	-40~+85	°C
  Temperatura de Soldagem (≤3 segundos)	Th	260	°C



  Código: Verde Amarelo - J

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	1,8		2,4	V
  Tensão Reversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	30		40	mcd
  Largura do Espectro de Valor Médio	Δλ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	569		574	nm




  Código: Âmbar/Amarelo - Y

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	1,8		2,5	V
  Tensão Reversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	60		80	mcd
  Largura do Espectro de Valor Médio	Δλ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	585		595	nm




  Código: Laranja - F

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	1,8		2,4	V
  Tensão Reversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	60		80	mcd
  Largura do Espectro de Valor Médio	Δλ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	600		605	nm




  Código: Vermelho Super Brilhante - R

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	1,8		2,2	V
  Tensão Reversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	50		60	mcd
  Largura do Espectro de Valor Médio	Δλ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	630		635	nm




  Código: Vermelho Ultra Brilhante - UR

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	1,8		2,2	V
  Tensão Reversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	80		100	mcd
  Largura do Espectro de Valor Médio	Δλ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	625		635	nm




  Código: Verde Puro - G

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	2,6		3,2	V
  Tensão Reversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	120		180	mcd
  Largura do Espectro de Valor Médio	Δλ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	515		525	nm


  Código: Azul Ultra Brilhante - BH

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	2,8		3,2	V
  Tensão Reversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	120		140	mcd
  Largura do Espectro de Valor Médio	Δλ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	460		465	nm

•


• Código: Branco Ultra Brilhante - WH

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	2,8		3,2	V
  Tensão Reversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	120		140	mcd
  Temperatura de Cor do LED	K	If=10mA	5500	20	6800	K
  Coordenadas de Cromaticidade	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

•


    SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (MARCA: LIGHT-BO) Estabelecida em 2006, uma empresa que integra P&D, fabricação e vendas de Displays LED optoeletrônicos. Empresa certificada pelos Sistemas de Gestão da Qualidade ISO 9001 2015. Com mais de 15 anos de experiência em OEM e ODM.
    LIGHTBO tem se comprometido a fornecer soluções personalizadas de alta qualidade e baixo custo para ajudar os clientes a reduzir custos e aumentar a competitividade.


Display LED de 7 Segmentos, Display LED Personalizado, Display LED Numérico, Display LED de Matriz de Pontos,amplamente utilizado para eletrodomésticos, indicadores de temperatura, indicadores de umidade, controlador de refrigerador, indicador de termostato, controle de aquecimento e resfriamento e assim por diante


FAQ (Perguntas Frequentes)
P1 Você é uma empresa comercial ou fabricante?
R: Somos um fabricante original com mais de 20 anos de experiência em displays LED optoeletrônicos.
P2 Quais são seus principais produtos?
R: Nossos principais produtos incluem display LED de 7 segmentos, display LED SMD, display LED de matriz de pontos, display LED de seta, display LED de design personalizado, barra de luz LED, LED through-hole, LEDs SMD, retroiluminação LED e assim por diante.
P3 Qual é o seu MOQ?
R: Nosso MOQ é de 1000 peças. Também podemos aceitar pedidos de amostra e pedidos pequenos com quantidade inferior ao nosso MOQ.
P4 Antes de fazer o pedido, posso obter algumas amostras para teste?
R: Sim. Podemos fornecer 5-10 amostras gratuitas para seus testes, mas o custo do frete será arcado pelo cliente.
P5 Quanto tempo leva o seu tempo de entrega?
R: Tempo de entrega: Cerca de 10-20 dias; De acordo com a quantidade do pedido e matérias-primas. Se você tiver um pedido urgente e tivermos matérias-primas em estoque,
podemos ajustar nosso plano de produção para que esteja pronto em 7-10 dias.
P6 Quais são seus termos de pagamento?
R: Aceitamos transferência bancária, T/T, Western Union e Paypal para pequenas quantias. Detalhes dos métodos de pagamento podem ser negociados.
P7 Você pode me dar preços FOB?
R: Sim. Podemos cotar preços com base nos Incoterms EXW, FOB, CIF, DDP.
P8 Como posso obter seu catálogo e lista de preços?
R: Sim. Por favor, informe-nos seu endereço de e-mail ou entre em contato conosco diretamente pelo site para nosso catálogo e lista de preços.
P9 Posso negociar os preços?
R: Sim, podemos considerar descontos para pedidos em massa.
P10 Quanto serão os custos de envio?
R: Depende do tamanho do seu envio e do método de envio.
Ofereceremos a cobrança conforme solicitado.
P11 Você pode fazer produtos de design personalizado?
R: Sim, os serviços OEM/ODM estão disponíveis. Podemos personalizar os tamanhos, a cor do LED e os ícones funcionais de acordo com seus requisitos.
P12 Se eu enviar meu design, você pode fazê-lo apenas para mim e não mostrá-lo a mais ninguém?
R: Sim, não o mostraremos ou venderemos a terceiros sem sua autorização.
P13 Qual será o tempo de entrega das amostras para produtos personalizados?
R: O tempo de entrega das amostras será de cerca de 20-25 dias úteis após o recebimento do custo do molde e a aprovação do desenho do molde pelos clientes.
P14 Quais são os métodos de envio?
R: Geralmente enviamos as mercadorias por DHL, FEDEX, UPS, EMS, POR VIA AÉREA, POR VIA MARÍTIMA etc., você também pode escolher outra forma que seja melhor para você.
P15 Como você garante a qualidade de seus produtos?
R: Somos fabricantes certificados ISO 9001 QMS com mais de 20 anos de experiência. Realizamos testes duplos de 100% em todos os nossos produtos antes do envio.
