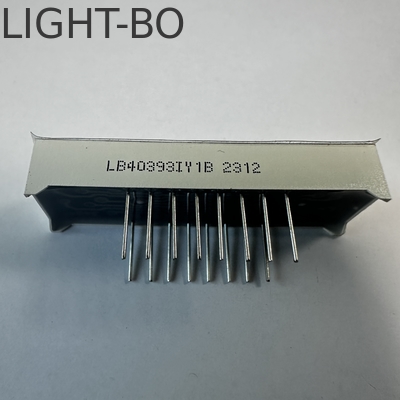

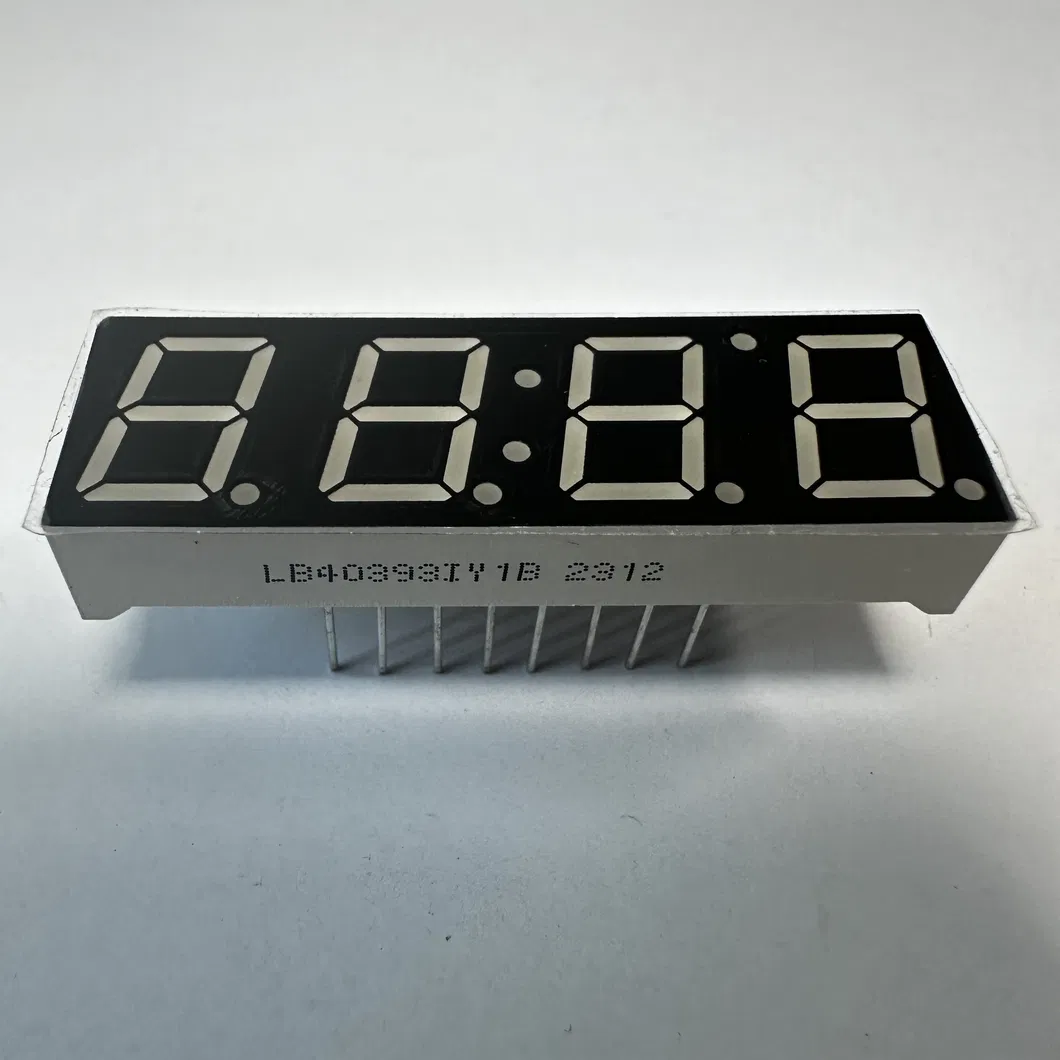

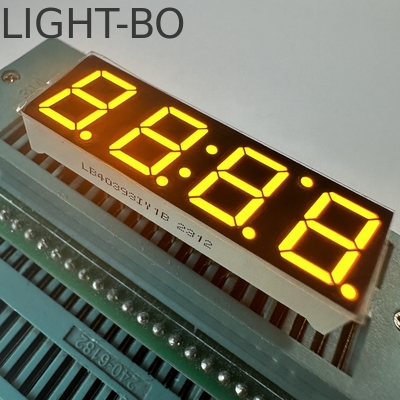

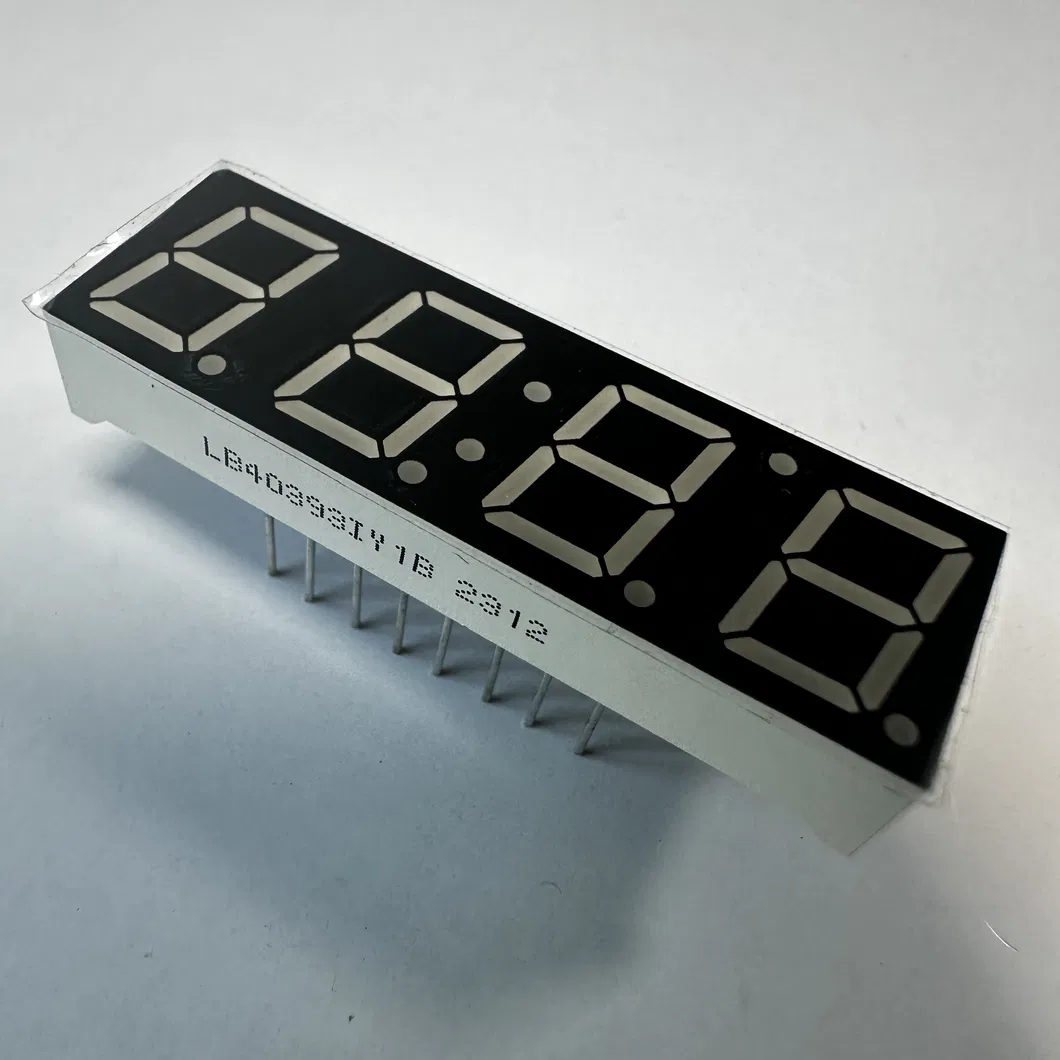

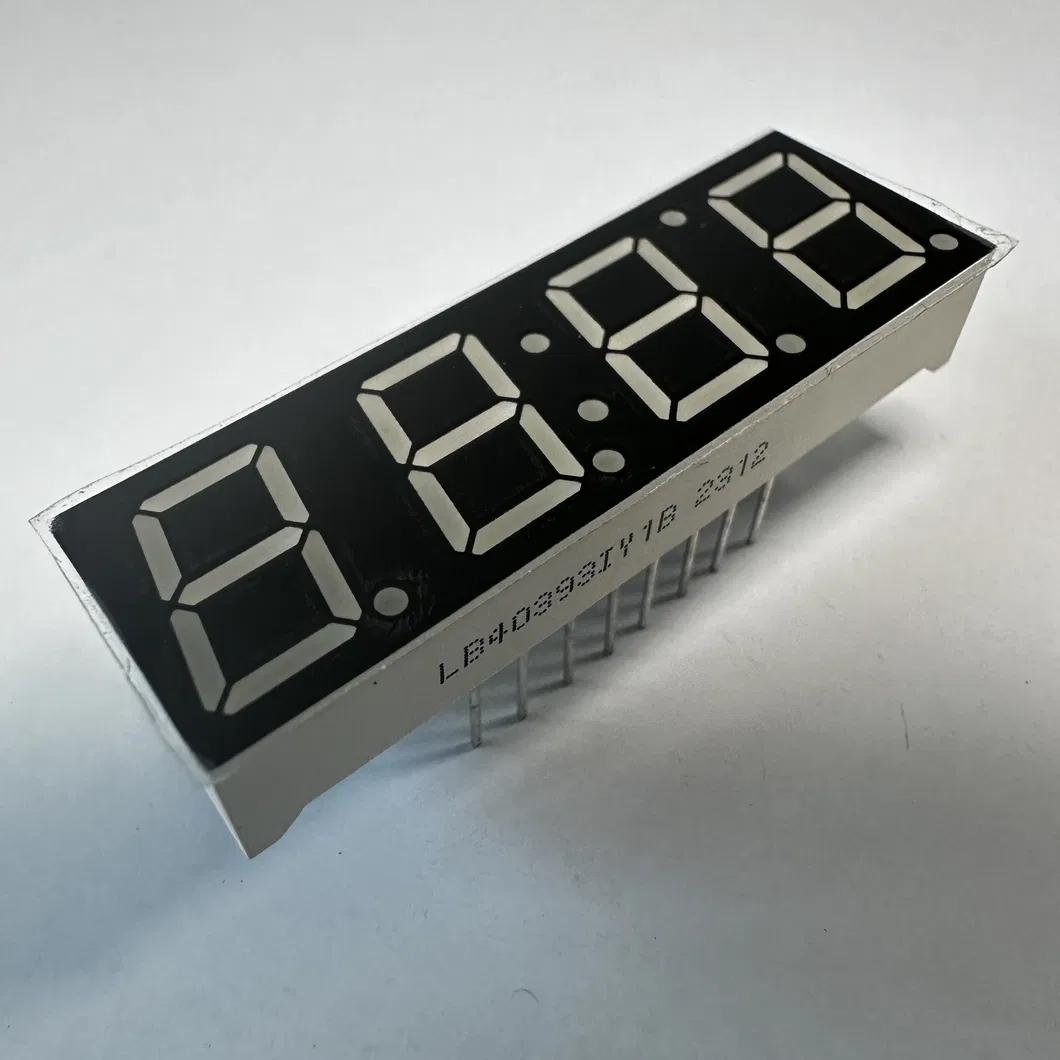

0.39 "Ensino LED amarelo de 7 segmentos com ânodo comum para indicador de temperatura e umidade

• Capacidades máximas absolutas ((Ta=25oC)

  Parâmetro	Símbolo	Classificações	Unidade
  Corrente para a frente ((por dados)	Ipm	20	mA
  Voltagem inversa (por dado)	- Não.	5	V
  Dissipação de poder (por dado)	Pm	80	mW
  Intervalo de temperatura de funcionamento	Topr	-40~+85	oC
  Intervalo de temperatura de armazenamento	Tstg	-40~+85	oC
  Temperatura da solda ((≤ 3 segundos)	- Não.	260	oC

  Código: Amarelo Verde-J

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	1.8		2.4	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	30		40	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	569		574	nm



  Código:Ambrósio/amarelo -Y

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	1.8		2.5	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	60		80	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	585		595	nm



  Código:Laranja -F

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	1.8		2.4	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	60		80	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	600		605	nm



  Código: Super Vermelho Brilhante -R

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	1.8		2.2	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	50		60	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	630		635	nm



  Código: Ultra-Vermelho Brilhante -UR

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	1.8		2.2	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	80		100	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	625		635	nm



  Código: Verde puro -G

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	2.6		3.2	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	120		180	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	515		525	nm


  Código: Ultra Bright Blue - BH

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	2.8		3.2	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	120		140	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	460		465	nm

•

• Código: Ultra Branco -WH

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	2.8		3.2	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	120		140	MCD
  Temperatura de cor LED	K	Se=10mA	5500	20	6800	K
  Coordenadas de cromaticidade	X/Y	Se=10mA	0.29,0.32		0.30,0.33	nm



•

Características do produto:
Alta intensidade luminosa e fiabilidade
Baixo consumo de energia
Corrente extremamente baixa
Performance estável
Segmentos uniformes contínuos
Fácil montagem em placas e tomadas de PC
Compatível com IC
Duração de vida
Cumprir com a RoHS


Aplicação:
Amplamente utilizado para decodificadores, aparelhos domésticos, indicadores de temperatura, temporizadores digitais, painéis de instrumentos, etc.
