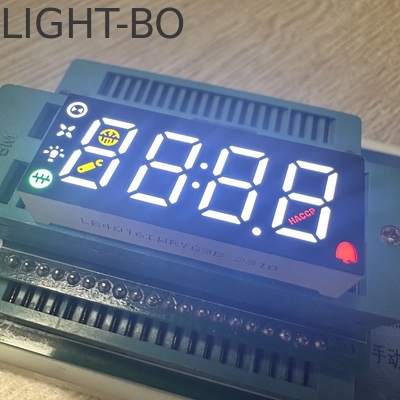

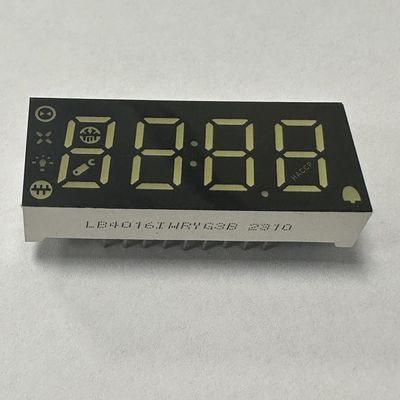

Display LED de 4 dígitos e 7 segmentos, multicolor de cátodo comum, para painel de controlo do frigorífico

Descrição do Produto

• Principais Especificações/Características Especiais:

• Display LED de 7 segmentos com três dígitos multicoloridos

• Altura do caractere: 10,9 mm (0,43 polegadas)

• Dimensões externas: 40*16*8mm

• Polaridade: comum Cátodo

• Cor do LED: Branco ultra brilhante / Amarelo / Vermelho/Verde puro

• Feito com segmentos amarelos e superfície preta com filme

• Cores Emissoras: disponíveis em vermelho, azul, verde, branco, âmbar, amarelo e laranja, multicolorido.

•

•

• Classificações Máximas Absolutas (Ta=25℃)

  Parâmetro	Símbolo	Classificações	Unidade
  Corrente Direta (por dado)	Ipm	20	mA
  Tensão Reversa (por dado)	Vr	5	V
  Dissipação de Potência (por dado)	Pm	80	mW
  Faixa de Temperatura de Operação	Topr	-40~+85	℃
  Faixa de Temperatura de Armazenamento	Tstg	-40~+85	℃
  Temperatura de Soldagem (≤3 segundos)	Th	260	℃

  Código: Verde Amarelo - J

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	1.8		2.4	V
  Tensão Reversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	30		40	mcd
  Largura do Espectro a Meio Valor	△λ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	569		574	nm



  Código: Âmbar/Amarelo -Y

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	1.8		2.5	V
  Tensão Reversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	60		80	mcd
  Largura do Espectro a Meio Valor	△λ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	585		595	nm



  Código: Laranja -F

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	1.8		2.4	V
  Tensão Reversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	60		80	mcd
  Largura do Espectro a Meio Valor	△λ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	600		605	nm



  Código: Vermelho Super Brilhante -R

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	1.8		2.2	V
  Tensão Reversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	50		60	mcd
  Largura do Espectro a Meio Valor	△λ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	630		635	nm



  Código: Vermelho Ultra Brilhante -UR

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	1.8		2.2	V
  Tensão Reversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	80		100	mcd
  Largura do Espectro a Meio Valor	△λ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	625		635	nm



  Código: Verde Puro -G

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	2.6		3.2	V
  Tensão Reversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	120		180	mcd
  Largura do Espectro a Meio Valor	△λ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	515		525	nm


  Código: Azul Ultra Brilhante -BH

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	2.8		3.2	V
  Tensão Reversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	120		140	mcd
  Largura do Espectro a Meio Valor	△λ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	460		465	nm

•

• Código: Branco Ultra Brilhante -WH

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	2.8		3.2	V
  Tensão Reversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	120		140	mcd
  Temperatura de Cor do LED	K	If=10mA	5500	20	6800	K
  Coordenadas de Cromaticidade	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

• Alta intensidade luminosa e confiabilidade

• Baixo consumo de energia

• baixa corrente

• Desempenho estável

• Longa vida útil

• Fácil montagem

• Compatível com IC

• Certificado: RoHS

•

• Aplicações:

• -- Equipamentos de áudio ou painéis de instrumentos;

  -- Uso geral para indicadores digitais;

  -- Produtos multimídia;

  -- Exibição de taxa de câmbio bancário;

  -- Display de relógio LED;

  -- Display para posto de gasolina e outras diversas áreas de exibição de equipamentos/máquinas.
