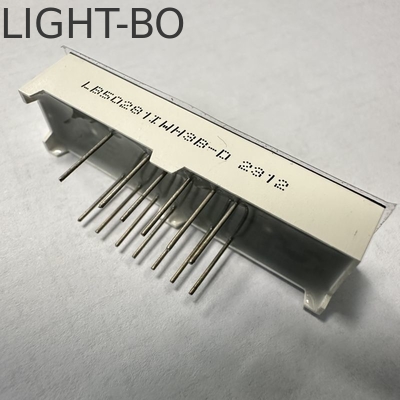

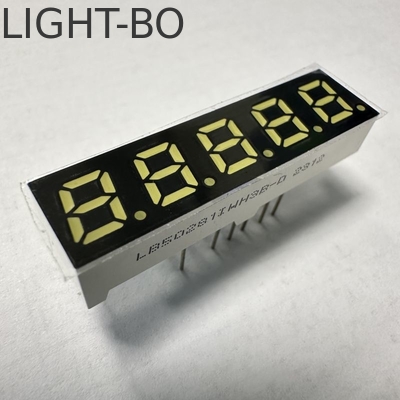

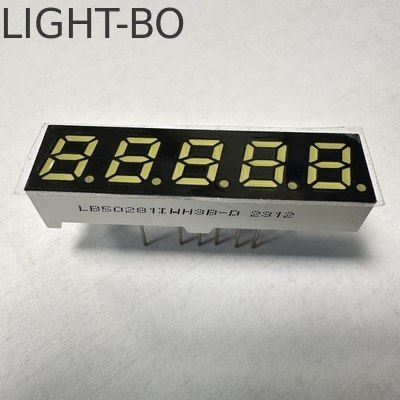

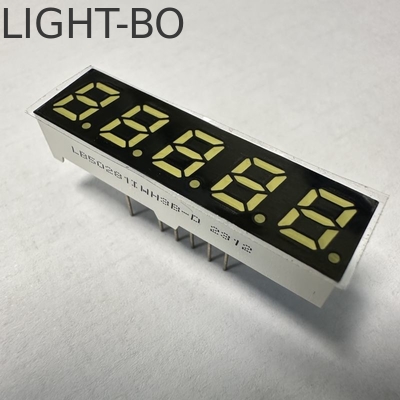

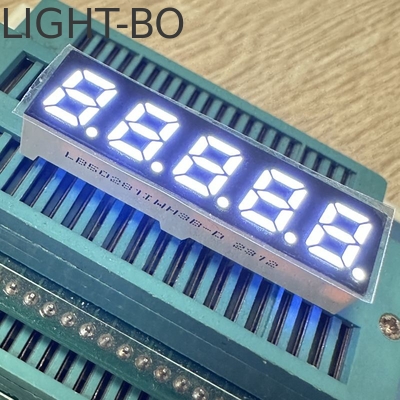

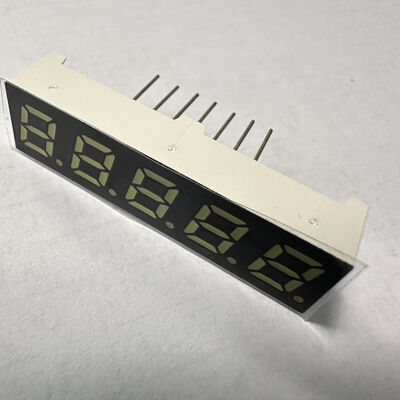

5 dígitos 7 mm 7 segmentos LED Display Anodo comum Ultra Branco Brilhante para conversor de frequência

Display LED de 7 segmentos de 7mm e 5 dígitos Ânodo Comum Branco Ultra Brilhante para Conversor de Frequência

• Especificações:

• Visor:Visor LED de 7 segmentos de 5 dígitos, 0,28 polegadas

• Altura do caractere:7mm (0,28 polegadas)

• Dimensões externas:38,6*10,2*8mm

• segmentos brancos superfície preta

• ComÂNODO comum

• Cor emissora:Branco ultra brilhante

• Intensidade luminosa: 120-160 mcd

• Tensão direta: 2,8-3,2V/led

• Corrente direta: 5-10mA/led

• Cores: vermelho, azul, amarelo esverdeado, verde puro, âmbar, laranja e branco puro

• Valores Máximos Absolutos (Ta=25ºC)

  Parâmetro	Símbolo	Valores	Unidade
  Corrente Direta (por chip)	Ipm	20	mA
  Tensão Inversa (por chip)	Vr	5	V
  Dissipação de Potência (por chip)	Pm	80	mW
  Faixa de Temperatura de Operação	Topr	-40~+85	ºC
  Faixa de Temperatura de Armazenamento	Tstg	-40~+85	ºC
  Temperatura de Solda (≤3 segundos)	Th	260	ºC



  Código: Amarelo Esverdeado - J

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	1,8		2,4	V
  Tensão Inversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	30		40	mcd
  Largura do Espectro de Meio Valor	△λ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	569		574	nm



  Código: Âmbar/Amarelo -Y

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	1,8		2,5	V
  Tensão Inversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	60		80	mcd
  Largura do Espectro de Meio Valor	△λ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	585		595	nm



  Código: Laranja -F

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	1,8		2,4	V
  Tensão Inversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	60		80	mcd
  Largura do Espectro de Meio Valor	△λ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	600		605	nm



  Código: Vermelho Super Brilhante -R

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	1,8		2,2	V
  Tensão Inversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	50		60	mcd
  Largura do Espectro de Meio Valor	△λ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	630		635	nm



  Código: Vermelho Ultra Brilhante -UR

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	1,8		2,2	V
  Tensão Inversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	80		100	mcd
  Largura do Espectro de Meio Valor	△λ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	625		635	nm



  Código: Verde Puro -G

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	2,6		3,2	V
  Tensão Inversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	120		180	mcd
  Largura do Espectro de Meio Valor	△λ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	515		525	nm



  Código: Azul Ultra Brilhante -BH

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	2,8		3,2	V
  Tensão Inversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	120		140	mcd
  Largura do Espectro de Meio Valor	△λ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	460		465	nm



  Código: Branco Ultra Brilhante -WH

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	2,8		3,2	V
  Tensão Inversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	120		140	mcd
  Temperatura de cor do LED	K	If=10mA	5500	20	6800	K
  Coordenadas de cromaticidade	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

• Alta intensidade luminosa e confiabilidade

• Baixo consumo de energia

• Corrente extremamente baixa

• Desempenho estável

• Longa vida útil

• Fácil de montar

• Compatível com CI

• Atende à conformidade RoHS

•

• Aplicações:

• Amplamente utilizado em painéis de instrumentos, eletrodomésticos, indicadores digitais, displays de relógios de LED e set-top boxes, etc.
