Cátodo comum Ultra Bright Red 7 Segment LED Display 18 Pin 2 dígito 0,56 polegadas

Display LED de 7 segmentos de 2 dígitos de 0,56- polegadas com catodo comum ultra vermelho brilhante (18-Pin, personalizável) para controladores de temperatura e eletrodomésticos

Visão geral do produto
Introduzindo o Common Cathode Ultra Bright Red 0,56-Inch 2-Digit 7-Segment LED Display, uma solução numérica de alto desempenho e personalizável projetada para controladores de temperatura, indicadores digitais,e painéis de aparelhos domésticos. Projetado para equilibrar a legibilidade, a eficiência energética e a fácil integração, este ecrã de 2 dígitos se destaca em mostrar métricas essenciais que exigem leituras concisas e claras: temperatura (por exemplo, 24°C para CA),-18°C para congeladores), valores do temporizador (por exemplo, 15min para microondas) ou o estado do dispositivo (por exemplo, 08 para a velocidade do ventilador).
Sua altura de dígito de 0,56 polegadas garante visibilidade a partir de 1 ̊3 metros (distâncias típicas de cozinha / sala de estar), enquanto a configuração de 18 pinos fornece estabilidade,Conexão direta de PCB ◄ crítica para o funcionamento fiável de dispositivos sensíveis à temperaturaOs segmentos brancos numa superfície preta aumentam o contraste com a luz vermelha ultra brilhante (620-625 nm), atravessando o brilho ambiente (por exemplo, luzes de cozinha,A luz solar) e garantir a legibilidade mesmo em ambientes luminososCom polaridade comum do cátodo, baixo consumo de energia (5-10mA/LED) e conformidade RoHS, combina durabilidade, funcionalidade e eco-friendliness ideal para uso 24/7 em ambientes domésticos e industriais.

Classificações máximas absolutas ((Ta=25oC)

Código: Ultra-Vermelho Brilhante -UR

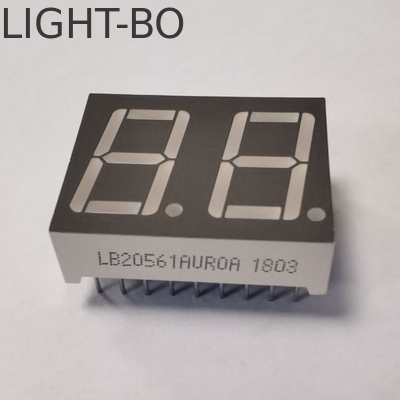

Imagem principal

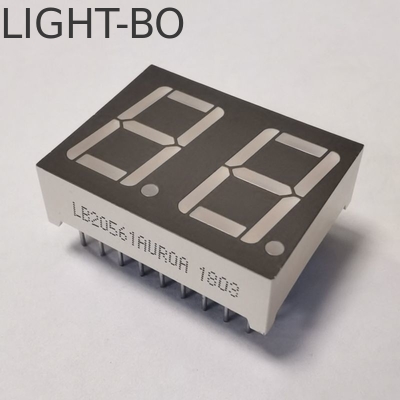

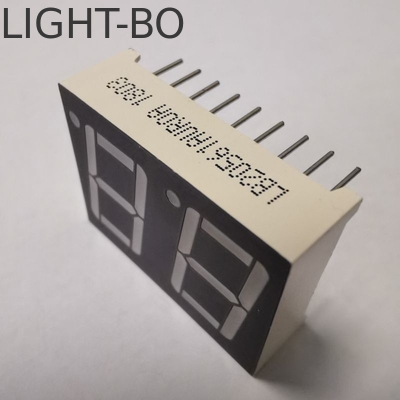

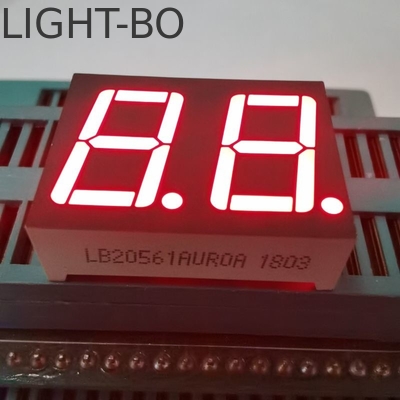

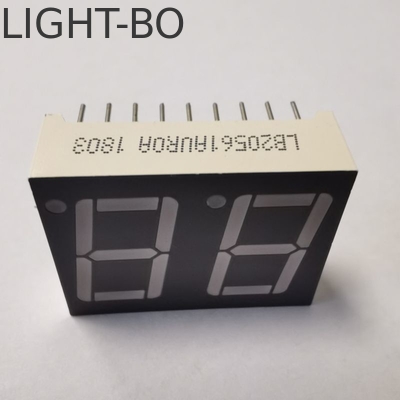

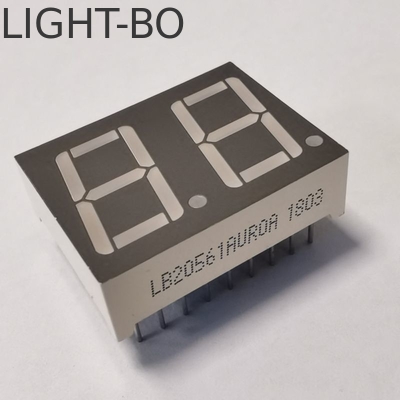

Imagem detalhada

Características essenciais (controlador de temperatura e aparelho optimizado)
1Visibilidade superior para métricas críticas
Iluminação vermelha ultra brilhante (80-100 mcd):A luz vermelha (620-625 nm de comprimento de onda) fornece leituras nítidas e chamativas de atenção, perfeitas para controladores de temperatura, onde o reconhecimento rápido de valores (por exemplo, 30 ° C = superaquecimento) evita erros.Também minimiza a fadiga ocular durante a visualização prolongada (e.g., controlo da temperatura de um forno).
Segmentos brancos na superfície preta:O alto contraste elimina o "lavagem" da luz ambiente e garante que cada segmento (por exemplo, a barra do meio de ₹5, a barra superior de ₹9) seja uniformemente iluminada, evitando erros de leitura de dígitos (por exemplo,confusão entre o ¥6 ¥ e o ¥0 ¥) que possam perturbar o controlo da temperatura ou o funcionamento do aparelho.
0.56 polegadas de altura:Equilibra a legibilidade e a eficiência de espaço  suficientemente grande para distinguir pequenos aumentos de temperatura (por exemplo,  22°C  versus  23°C ) mas suficientemente compacta para caber em painéis finos de aparelhos (por exemplo,mini-controladores de temperatura para frigoríficos).
2. Desempenho e gestão de calor confiáveis
Dispersão rápida do calor:Projetado com materiais resistentes ao calor e um projeto de baixa potência, o ecrã evita o superaquecimento mesmo durante a operação contínua (por exemplo, um controlador de temperatura em funcionamento 24 horas por dia, 7 dias por semana para uma estufa).Isto impede a degradação do brilho e prolonga a vida útil.
Função estável em ambientes variáveis:Resiste a flutuações de temperatura (0°C-50°C, típicas de residências/espaços industriais) e vibrações menores (por exemplo, ciclos do compressor do frigorífico,Movimento do ventilador do forno) ◄ mantém brilho constante e uniformidade do segmento, sem piscar durante as atualizações de valores.
Duração da vida útil (50.000+ horas):Os chips LED de alta qualidade correspondem à vida útil de 8 a 10 anos da maioria dos aparelhos domésticos e controladores de temperatura, reduzindo os custos de manutenção e a necessidade de substituições frequentes.
3. Fácil integração e personalização
Configuração de 18 pines:Fornece uma montagem segura e direta de PCB, assegura uma ligação elétrica estável e evita pinos soltos (um problema comum em aparelhos propensos a vibrações, como máquinas de lavar roupa).A disposição dos pinos é compatível com os processos de solda padrão para produção automatizada.
Polaridade comum do cátodo:Funciona com circuitos integrados de condutor padrão (por exemplo, TM1637, HT1621,MAX7219) amplamente utilizado em controladores de temperatura e aparelhos domésticos simplifica a concepção de circuitos para os fabricantes e elimina a necessidade de cablagem personalizada.
Design personalizável:Suporta modificações personalizadas para atender às necessidades únicas do aparelho, incluindo:
Espaçamento de dígitos ajustado (para painéis de controlo compactos versus largos).
Adicionado pontos decimais (para leituras precisas de temperatura, como ¥25,5°C).
Brilho de segmento modificado (para ambientes com pouca luz, como quartos).
4Eficiência energética e conformidade
Corrente extremamente baixa (5-10mA/LED):Minimiza o consumo de energia, tornando-o ideal para dispositivos movidos a bateria (por exemplo, sensores de temperatura portáteis) ou aparelhos de eficiência energética (por exemplo,ACs certificados ENERGY STAR) ∆ prolonga a vida útil da bateria em 30% e reduz os custos de eletricidade a longo prazo.
Baixa Tensão Avançada (1.8-2.2V/LED):Compatível com fontes de alimentação de baixa tensão padrão (por exemplo, adaptadores USB de 5 V, DC de 12 V) utilizados em controladores de temperatura e aparelhos, sem necessidade de conversores de tensão volumosos.
Compatível com a RoHS:Livre de substâncias nocivas (chumbo, mercúrio), que satisfaça as normas internacionais de segurança para eletrónica de consumo e industrialA indústria de automóveis e de automóveis.

Especificações técnicas

Aplicações
Este ecrã é adaptado para controlo de temperatura e aparelhos domésticos/industriais, incluindo:
Controladores de temperatura:Termômetros de ambiente (p. ex., 22°C), termômetros de frigorífico/congelador (p. ex., 5°C/18°C), painéis de temperatura do forno (p. ex., 200°C).
Eletrodomésticos:Temporizadores de microondas (por exemplo, ¥02:00), indicadores de ciclo da máquina de lavar roupa (por exemplo, ¥05 ¥ para velocidade de rotação), indicadores de velocidade do ventilador AC (por exemplo, ¥03 ¥ para alta velocidade).
Painéis de instrumentos:Medidores de pressão industriais (por exemplo, ¥08 ¥ para 8 PSI), monitores de tensão (por exemplo, ¥12 ¥ para 12 V), controladores de umidade (por exemplo, ¥50 ¥ para 50% RH).
Indicadores digitais:Balanças portáteis (por exemplo, ₹50 para 50g), carregadores de baterias (por exemplo, ₹90 para carga de 90%), equipamentos de fitness (por exemplo, ₹15 para 15 minutos).

Imagem do aplicativo

Por que escolher este ecrã para controladores de temperatura e aparelhos?
Claridade métrica crítica:A luz vermelha ultra brilhante garante que os valores de temperatura/aparelho sejam legíveis de uma só vez e evita erros no controlo da temperatura (por exemplo, superaquecimento de alimentos no forno).
Gestão fiável do calor:A rápida dissipação de calor evita problemas de desempenho durante o uso contínuo, uma obrigação para controladores de temperatura 24/7.
Fabricação fácil:O projeto de 18 pinos e a polaridade comum do cátodo simplificam a integração de PCB, apoiando a produção de elevados volumes de aparelhos.
Personalizável para necessidades únicas:Espaçamento de dígitos, pontos decimais ou brilho personalizados garantem a compatibilidade com projetos de aparelhos não padrão.
Pronto para o Mercado Global:A conformidade com a RoHS e as opções multicolor simplificam a exportação para os mercados internacionais, alinhando-se com diferentes normas de segurança.

Informações sobre encomendas e logística
Quantidade mínima de encomenda (MOQ):300 peças para modelos normais de vermelho ultra brilhante; 500 peças para configurações personalizadas.
Embalagem:EPE antiestático + cartão (cada display é envolto individualmente para proteger os pinos e segmentos durante o transporte).
Prazo de entrega:5­7 dias para os modelos normalizados; 10­12 dias para os desenhos personalizados (a partir da aprovação das especificações).
Transporte:Express (FedEx/DHL para protótipos urgentes), Air (envio de volume médio), Ocean (produção em massa para fabricantes de aparelhos).
