Exposição de diodo emissor de luz de 7 segmentos

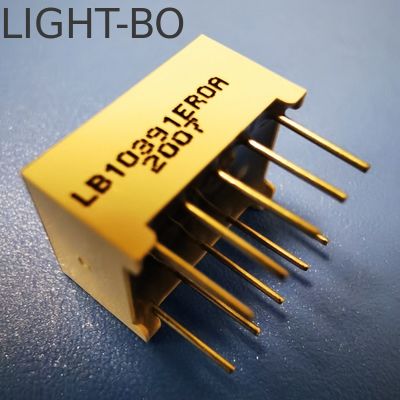

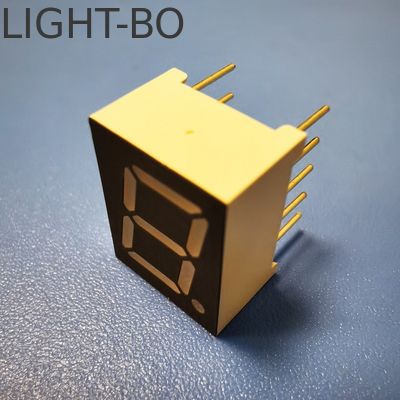

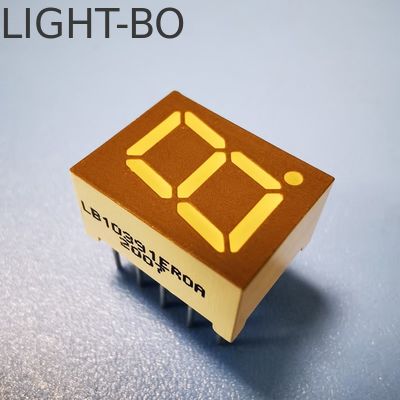

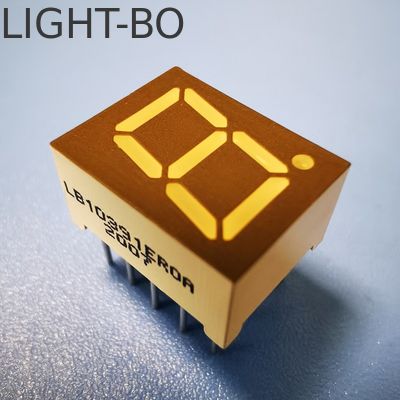

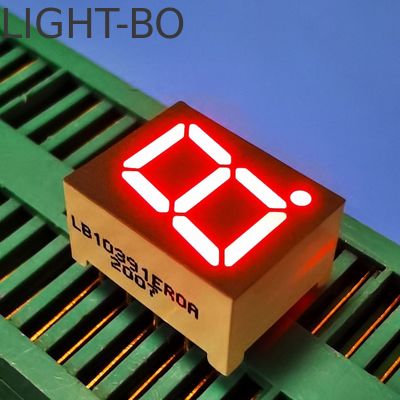

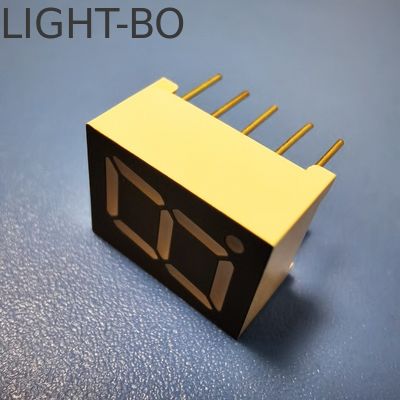

Ultra brilhante vermelho único dígito 0,39 polegadas 7 Segmento LED Display para painel de instrumentos

Ultra brilhante vermelho único dígito 0,39 polegadas 7 Segmento LED Display para painel de instrumentos

Nome da marca:	LIGHT-BO
Número do modelo:	LB10391BR0A
MOQ:	1000
preço:	Negociável
Condições de pagamento:	T/T, Western Union
Capacidade de abastecimento:	50000pcs/dia

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Shenzhen, China

Certificação:

CE,RoHS,ISO9001

Altura do dígito:

9.9 mm (0,39 polegadas)

Dígito:

Solteiro

Polaridade:

Cátodo comum

Pinhas:

Emissão de cor:

vermelho ultra brilhante

Duração da vida:

10000 horas

Comprimento de onda:

620-625nm

Matéria-prima:

Plástico, Epóxi, Chip LED, PCB

Aplicação:

Painel de instrumentos

Detalhes da embalagem:

EPE+CARTON

Habilidade da fonte:

50000pcs/dia

Descrição do produto

Visor LED de 7 segmentos de 0,39 polegadas vermelho ultra brilhante para painel de instrumentos

Descrições do produto:
Dimensão do pacote: 10*13*7mm
Altura do caractere: 9,9 mm (0,39 polegadas)
Polaridade: Cátodo comum
Cor: Vermelho super brilhante
Cor da face: Preto/Cinza
Comprimento de onda: 630-635nm
Intensidade luminosa: 50-60mcd/diodo
Tensão direta: 1,8-2,2V/led
Cores emissoras: vermelho, azul, amarelo, verde, verde puro, branco, âmbar, laranja e amarelo

Valores máximos absolutos (Ta=25ºC)

Parâmetro	Símbolo	Valores	Unidade
Corrente direta (por diodo)	Ipm	20	mA
Tensão reversa (por diodo)	Vr	5	V
Dissipação de potência (por diodo)	Pm	80	mW
Faixa de temperatura operacional	Topr	-40~+85	ºC
Faixa de temperatura de armazenamento	Tstg	-40~+85	ºC
Temperatura de solda (≤3 segundos)	Th	260	ºC

Código: Verde-amarelo - J

Parâmetro	Símbolo	Condição	Mín	Tip	Máx	Unidade
Tensão direta	Vf	If=10mA	1,8		2,4	V
Tensão reversa	Vr	Ir=10uA	5			V
Intensidade luminosa	Iv	If=10mA	30		40	mcd
Espectro com valor de meia largura	△λ	If=10mA		20		nm
Comprimento de onda	Dλ	If=10mA	569		574	nm

Código: Âmbar/Amarelo -Y

Parâmetro	Símbolo	Condição	Mín	Tip	Máx	Unidade
Tensão direta	Vf	If=10mA	1,8		2,5	V
Tensão reversa	Vr	Ir=10uA	5			V
Intensidade luminosa	Iv	If=10mA	60		80	mcd
Espectro com valor de meia largura	△λ	If=10mA		20		nm
Comprimento de onda	Dλ	If=10mA	585		595	nm

Código: Laranja -F

Parâmetro	Símbolo	Condição	Mín	Tip	Máx	Unidade
Tensão direta	Vf	If=10mA	1,8		2,4	V
Tensão reversa	Vr	Ir=10uA	5			V
Intensidade luminosa	Iv	If=10mA	60		80	mcd
Espectro com valor de meia largura	△λ	If=10mA		20		nm
Comprimento de onda	Dλ	If=10mA	600		605	nm

Código: Vermelho super brilhante -R

Parâmetro	Símbolo	Condição	Mín	Tip	Máx	Unidade
Tensão direta	Vf	If=10mA	1,8		2,2	V
Tensão reversa	Vr	Ir=10uA	5			V
Intensidade luminosa	Iv	If=10mA	50		60	mcd
Espectro com valor de meia largura	△λ	If=10mA		20		nm
Comprimento de onda	Dλ	If=10mA	630		635	nm

Código: Vermelho ultra brilhante -UR

Parâmetro	Símbolo	Condição	Mín	Tip	Máx	Unidade
Tensão direta	Vf	If=10mA	1,8		2,2	V
Tensão reversa	Vr	Ir=10uA	5			V
Intensidade luminosa	Iv	If=10mA	80		100	mcd
Espectro com valor de meia largura	△λ	If=10mA		20		nm
Comprimento de onda	Dλ	If=10mA	625		635	nm

Código: Verde puro -G

Parâmetro	Símbolo	Condição	Mín	Tip	Máx	Unidade
Tensão direta	Vf	If=10mA	2,6		3,2	V
Tensão reversa	Vr	Ir=10uA	5			V
Intensidade luminosa	Iv	If=10mA	120		180	mcd
Espectro com valor de meia largura	△λ	If=10mA		20		nm
Comprimento de onda	Dλ	If=10mA	515		525	nm

Código: Azul ultra brilhante -BH

Parâmetro	Símbolo	Condição	Mín	Tip	Máx	Unidade
Tensão direta	Vf	If=10mA	2,8		3,2	V
Tensão reversa	Vr	Ir=10uA	5			V
Intensidade luminosa	Iv	If=10mA	120		140	mcd
Espectro com valor de meia largura	△λ	If=10mA		20		nm
Comprimento de onda	Dλ	If=10mA	460		465	nm

Código: Branco ultra brilhante -WH

Parâmetro	Símbolo	Condição	Mín	Tip	Máx	Unidade
Tensão direta	Vf	If=10mA	2,8		3,2	V
Tensão reversa	Vr	Ir=10uA	5			V
Intensidade luminosa	Iv	If=10mA	120		140	mcd
Temperatura de cor do LED	K	If=10mA	5500	20	6800	K
Coordenadas de cromaticidade	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm
