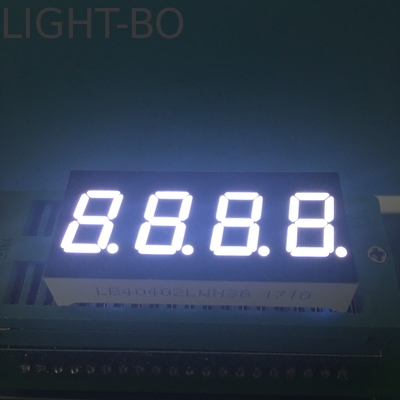

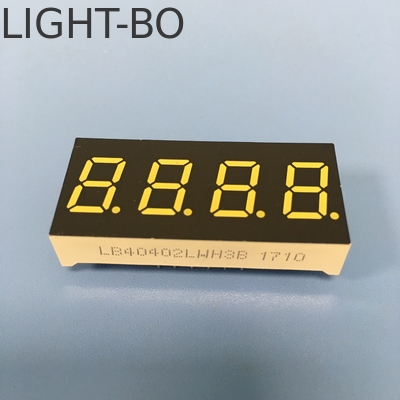

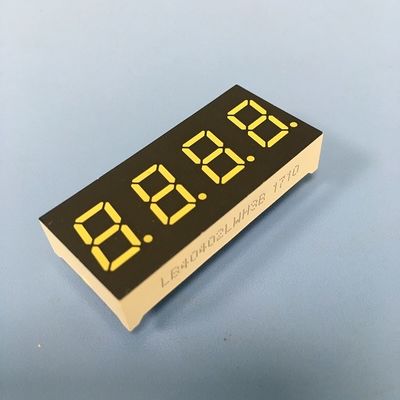

Display LED 7 Segment Branco Ultra Brilhante de 4 Dígitos e 0.4 polegadas com Cátodo Comum para Monitoramento Preciso de Instrumentos

0Display LED de 7 segmentos de 4 polegadas e 4 dígitos

Altura do personagem: 0,4 polegadas (10,16 mm)

Dimensões externas: 39,5*18 x 7 mm

Polaridade:Cátodo comum

Feito com segmentos amarelos, superfície preta.

Cor LED: Ultra branco brilhante

Temperatura da cor: 6000-6800K

IV: 80-100 mcd

VF:2.8-3.2V

Corrente para a frente: 5-10mA/LED

Cor emitente: Disponível em vermelho, azul, verde, âmbar, laranja, branco

Alta intensidade luminosa e fiabilidade

Alta eficiência

Baixo consumo de energia

Corrente extremamente baixa

Luminosidade distribuída uniformemente em cada segmento

Performance estável

Duração de vida

Fácil montagem

IC compatível

Cumprir com a RoHS

Aplicação:

Amplamente utilizado em decodificadores, aparelhos domésticos e painéis de instrumentos, indicadores digitais, controlador de processo de temperatura e umidade, etc.

• Capacidades máximas absolutas ((Ta=25oC)

  Parâmetro	Símbolo	Classificações	Unidade
  Corrente para a frente ((por dados)	Ipm	20	mA
  Voltagem inversa (por dado)	- Não.	5	V
  Dissipação de poder (por dado)	Pm	80	mW
  Intervalo de temperatura de funcionamento	Topr	-40~+85	oC
  Intervalo de temperatura de armazenamento	Tstg	-40~+85	oC
  Temperatura da solda ((≤ 3 segundos)	- Não.	260	oC

• Código: Amarelo Verde-J

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	1.8		2.4	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	30		40	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	569		574	nm

• Código:Ambrósio/amarelo -Y

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	1.8		2.5	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	60		80	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	585		595	nm

• Código:Laranja -F

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	1.8		2.4	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	60		80	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	600		605	nm

• Código: Super Vermelho Brilhante -R

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	1.8		2.2	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	50		60	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	630		635	nm

• Código: Verde puro -G

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	2.6		3.2	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	120		180	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	515		525	nm

• Código:Ultra Bright Blue -BH

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	2.8		3.2	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	120		140	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	460		465	nm

• Código: Ultra Branco -WH

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	2.8		3.2	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	120		140	MCD
  Temperatura de cor LED	K	Se=10mA	5500	20	6800	K
  Coordenadas de cromaticidade	X/Y	Se=10mA	0.29,0.32		0.30,0.33	nm

Aplicações de produtos

Display LED de 7 segmentos, Display LED personalizado, Display LED numérico, Display LED de matriz de pontos, amplamente utilizado para eletrodomésticos, indicadores de temperatura, indicadores de umidade, controlador de geladeira,Indicador de termostato, controle de aquecimento e arrefecimento e assim por diante.
