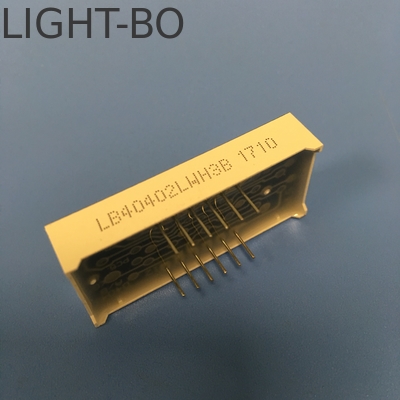

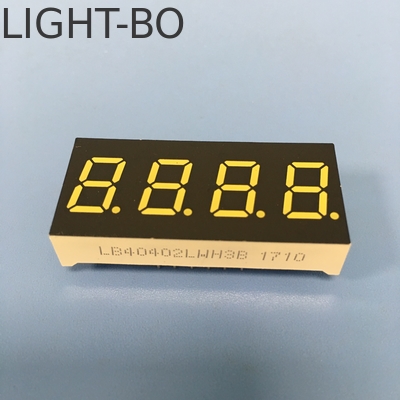

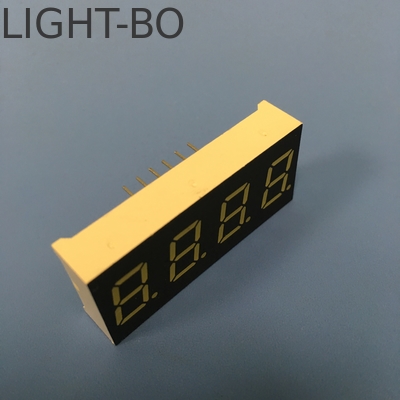

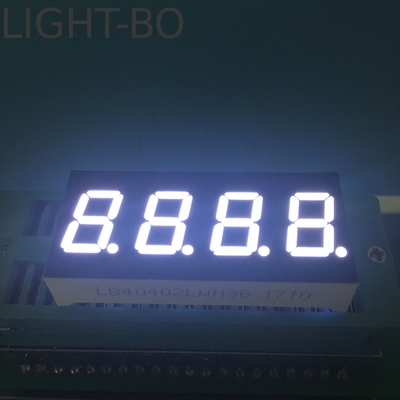

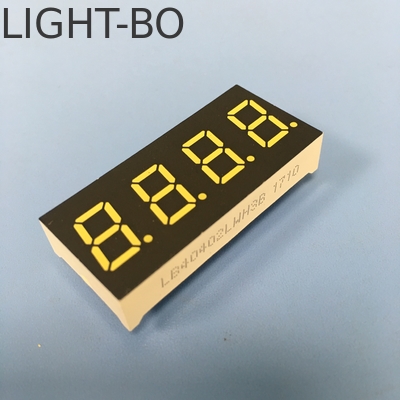

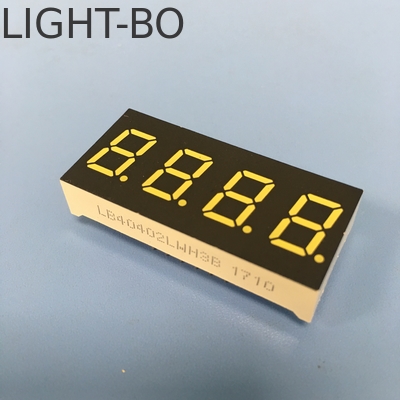

Ultra-brilhante branco 4 dígitos 0,4 polegadas 7 Display LED de segmento de cátodo comum para painel de instrumentos

Ultra-brilhante branco 4 dígitos 0,4 polegadas 7 Display LED de segmento de cátodo comum para painel de instrumentos

• 0Display LED de 7 segmentos de 4 polegadas e 4 dígitos

•

• Altura do personagem: 0,4 polegadas (10,16 mm)

•

• Dimensões externas: 39,5*18 x 7 mm

•

• Polaridade: Cátodo comum

•

• Feito com segmentos amarelos, superfície preta.

• Cor LED: Ultra branco brilhante

• Temperatura da cor: 6000-6800K

• IV: 80-100 mcd

• VF:2.8-3.2V

• Corrente para a frente: 5-10mA/LED

• Cor emitente: Disponível em vermelho, azul, verde, âmbar, laranja, branco

• Capacidades máximas absolutas ((Ta=25oC)

  Parâmetro	Símbolo	Classificações	Unidade
  Corrente para a frente ((por dados)	Ipm	20	mA
  Voltagem inversa (por dado)	- Não.	5	V
  Dissipação de poder (por dado)	Pm	80	mW
  Intervalo de temperatura de funcionamento	Topr	-40~+85	oC
  Intervalo de temperatura de armazenamento	Tstg	-40~+85	oC
  Temperatura da solda ((≤ 3 segundos)	- Não.	260	oC



  Código: Amarelo Verde-J

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	1.8		2.4	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	30		40	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	569		574	nm



  Código:Ambrósio/amarelo -Y

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	1.8		2.5	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	60		80	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	585		595	nm



  Código:Laranja -F

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	1.8		2.4	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	60		80	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	600		605	nm



  Código: Super Vermelho Brilhante -R

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	1.8		2.2	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	50		60	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	630		635	nm



  Código: Ultra-Vermelho Brilhante -UR

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	1.8		2.2	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	80		100	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	625		635	nm



  Código: Verde puro -G

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	2.6		3.2	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	120		180	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	515		525	nm



  Código: Ultra Bright Blue - BH

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	2.8		3.2	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	120		140	MCD
  Espectro com metade do valor	△λ	Se=10mA		20		nm
  Comprimento de onda	Dλ	Se=10mA	460		465	nm



  Código: Ultra Branco -WH

  Parâmetro	Símbolo	Condição	Min.	Tipo	Max.	Unidade
  Voltagem para a frente	Vf	Se=10mA	2.8		3.2	V
  Voltagem inversa	- Não.	Ir=10 uA	5			V
  Intensidade luminosa	IV	Se=10mA	120		140	MCD
  Temperatura de cor LED	K	Se=10mA	5500	20	6800	K
  Coordenadas de cromaticidade	X/Y	Se=10mA	0.29,0.32		0.30,0.33	nm

•

• Alta intensidade luminosa e fiabilidade

• Alta eficiência

• Baixo consumo de energia

• Corrente extremamente baixa

• Luminosidade distribuída uniformemente em cada segmento

• Performance estável

• Duração de vida

• Fácil montagem

• IC compatível

• Cumprir com a RoHS

•

• Aplicação:

• Amplamente utilizado em decodificadores, aparelhos domésticos e painéis de instrumentos, indicadores digitais, controlador de processo de temperatura e umidade, etc.
