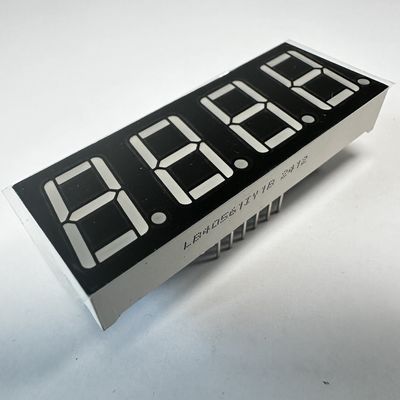

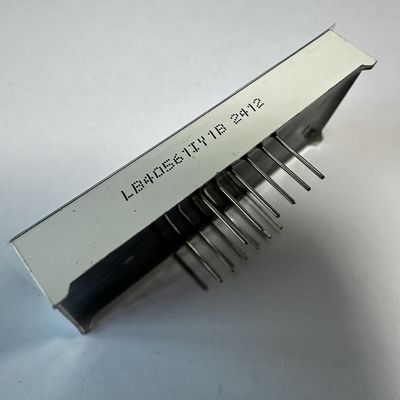

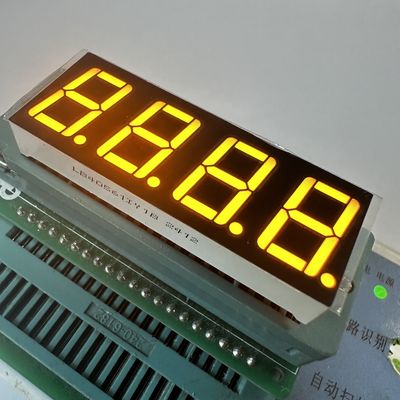

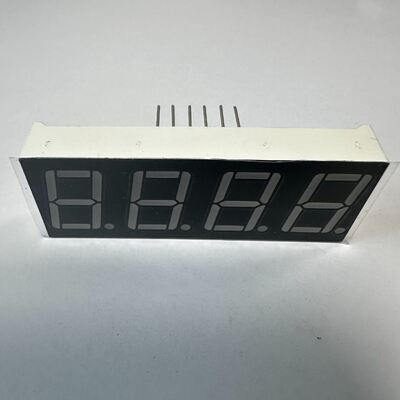

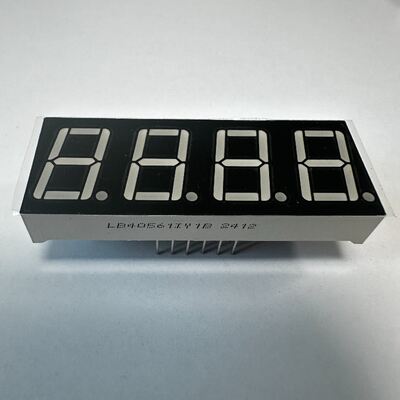

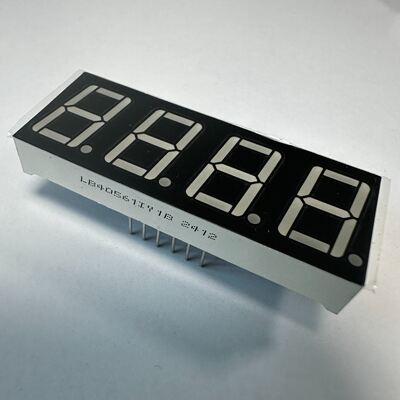

Ambar 4 dígitos 14,2 mm 7 Segmento LED Display Anodo comum para controle de temperatura

• Especificações:
• Display: Display de relógio LED de 4 dígitos, 0,56 polegadas e 7 segmentos
• Altura do caractere: 14,2 mm (0,56 polegadas)
• Dimensões externas: 50,3 x 19,0 x 8 mm
• Segmentos brancos, superfície preta
• Com cátodo comum
• Cor emissora: Âmbar
• Intensidade luminosa: 80-100mcd
• Tensão direta: 1,8-2,2V/led
• Corrente direta: 5-10mA/led
• Cores: vermelho, azul, amarelo-verde, verde puro, âmbar, laranja e branco puro
• Valores Máximos Absolutos (Ta=25ºC)

  Parâmetro	Símbolo	Classificações	Unidade
  Corrente Direta (por chip)	Ipm	20	mA
  Tensão Reversa (por chip)	Vr	5	V
  Dissipação de Potência (por chip)	Pm	80	mW
  Faixa de Temperatura de Operação	Topr	-40~+85	ºC
  Faixa de Temperatura de Armazenamento	Tstg	-40~+85	ºC
  Temperatura de Solda (≤3 segundos)	Th	260	ºC

• Código: Amarelo-Verde - J

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	1.8		2.4	V
  Tensão Reversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	30		40	K
  Largura do Espectro na Metade do Valor	△λ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	569		574	nm

• Código: Âmbar/Amarelo - Y

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	1.8		2.5	V
  Tensão Reversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	60		80	K
  Largura do Espectro na Metade do Valor	△λ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	585		595	nm

• Código: Laranja - F

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	1.8		2.4	V
  Tensão Reversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	60		80	K
  Largura do Espectro na Metade do Valor	△λ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	600		605	nm

• Código: Vermelho Super Brilhante - R

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	1.8		2.2	V
  Tensão Reversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	50		60	K
  Largura do Espectro na Metade do Valor	△λ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	630		635	nm

• Código: Verde Puro - G

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	2.6		3.2	V
  Tensão Reversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	120		180	K
  Largura do Espectro na Metade do Valor	△λ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	515		525	nm

• Código: Azul Ultra Brilhante - BH

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	2.8		3.2	V
  Tensão Reversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	120		140	K
  Largura do Espectro na Metade do Valor	△λ	If=10mA		20		nm
  Comprimento de Onda	Dλ	If=10mA	460		465	nm

• Código: Branco Ultra Brilhante - WH

  Parâmetro	Símbolo	Condição	Mín	Típ	Máx	Unidade
  Tensão Direta	Vf	If=10mA	2.8		3.2	V
  Tensão Reversa	Vr	Ir=10uA	5			V
  Intensidade Luminosa	Iv	If=10mA	120		140	K
  Temperatura de cor do LED	K	If=10mA	5500	20	6800	K
  Coordenadas de cromaticidade	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

Aplicações de produtos

Display LED de 7 segmentos, Display LED personalizado, Display LED numérico, Display LED de matriz de pontos, amplamente utilizado para eletrodomésticos, indicadores de temperatura, indicadores de umidade, controlador de geladeira, indicador de termostatos, controle de aquecimento e resfriamento e assim por diante
